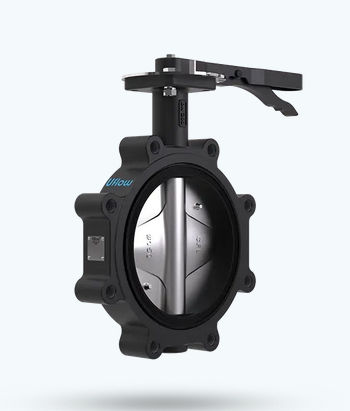

Vanne papillon à levierde contrôleà brides de montage
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- papillon
- Actionnement
- à levier
- Fonction
- de contrôle
- Corps
- à brides de montage, type lug, en acier inoxydable, en fonte, en EPDM, en silicone, en NBR
- Autres caractéristiques
- ISO, normalisée, bidirectionnelle
- DN
Max: 150 mm
(5,906 in)Min: 50 mm
(1,969 in)- Pression
10 bar, 16 bar
(145 psi, 232,1 psi)
Description
> Convient à :
ASMI B16.5 150#
> - Gamme de pression :
> - Classe de fuite :
> - Standard :
> - Matériau du corps :
> - Matériau du disque :
100% d'étanchéité à pleine pression différentielle
API 609, BS 5155, ISO 5211, API 598, ASME B16.5
Fonte(Cl), SGI, WCB, CF8, CF8M
SGI, CF8, CF8M, WCB
> Matériau de la tige :
SS410, SS304, SS316
> Matériau du corps / siège : NBR, EPDM, VITON, SILICONE, PTFE
> Matériau du palier de l'arbre : PTFE
Vanne papillon bidirectionnelle à fuite nulle.
L'étanchéité précise de la double tige empêche les fuites.
Normes de conception : ISO 5211, API 609, ASME B16.5 150#.
Pad ISO pour le montage, actionneur à engrenage / actionneur.
Perçage standard à bride : PN10/PN16, JIS10K/16K, ASME 125/150#.
Dimension face à face : API 609 (CAT A).
Opérateur : levier à main / engrenage / actionneur.
Jeu extrêmement faible entre la tige et le disque grâce à l'entraînement en 'Double D'.
testé à 100% avec des médias pneumatiques et fluides (eau).
Bride de montage de l'opérateur : conforme à la norme ISO 5211.
Classe de fuite : 100% d'étanchéité à pleine pression différentielle.
---
