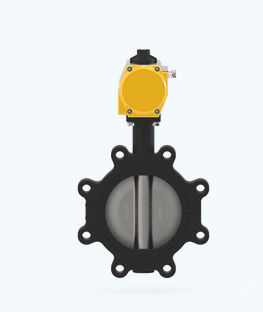

Vanne papillon BL
à commande pneumatiqueà brides de montagetype lug

Vanne papillon - BL - UFLOW AUTOMATION - à commande pneumatique / à brides de montage / type lug
Vanne papillon - BL - UFLOW AUTOMATION - à commande pneumatique / à brides de montage / type lug
Vanne papillon - BL - UFLOW AUTOMATION - à commande pneumatique / à brides de montage / type lug - image - 2
Vanne papillon - BL - UFLOW AUTOMATION - à commande pneumatique / à brides de montage / type lug - image - 3
Vanne papillon - BL - UFLOW AUTOMATION - à commande pneumatique / à brides de montage / type lug - image - 4
Vanne papillon - BL - UFLOW AUTOMATION - à commande pneumatique / à brides de montage / type lug - image - 5
Vanne papillon - BL - UFLOW AUTOMATION - à commande pneumatique / à brides de montage / type lug - image - 6
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
papillon
Actionnement
à commande pneumatique
Corps
à brides de montage, type lug
Matière
en EPDM, en PTFE, en acier inoxydable, en fonte, en NBR, en silicone
Autres caractéristiques
ISO, normalisée, bidirectionnelle, à double effet, simple effet
DN

Max: 300 mm
(11,811 in)

Min: 50 mm
(1,969 in)

Pression

6 bar, 10 bar
(87 psi, 145 psi)

Température

Max: 200 °C
(392 °F)

Min: -30 °C
(-22 °F)

Description

Convient à : - ASMI B16.5 150# Classe de fuite : - 100 % d'étanchéité à la pression différentielle totale Norme : - API 609, BS 5155, ISO 5211, API 598, ASME B16.5 Matériau du corps : - Fonte (Cl), SGI, WCB, CF8, CF8M Matériau du disque : - SGI, CF8, CF8M, WCB Matériau de la tige : - SS410, SS304, SS316 Matériau du revêtement du corps / siège : - NBR, EPDM, VITON, SILICONE, PTFE Matériau du palier de l'arbre : - PTFE Caractéristiques Vanne papillon bidirectionnelle à fuite zéro. L'étanchéité précise de la double tige empêche les fuites. Normes de conception : ISO 5211, API 609, ASME B16.5 150#. & ISO Pad pour le montage, opérateur à engrenage / actionneur. Perçage à bride standard : PN10/PN16, JIS10K/16K, ASME 125/150#. dimension face à face : API 609 (CAT A). & Opérateur : levier manuel / engrenage / actionneur. Jeu extrêmement faible entre la tige et l'arbre grâce à l'entraînement en "double D". testé à 100 % avec des fluides pneumatiques et des fluides (eau). Bride de montage de l'opérateur : conforme à la norme ISO 5211. classe de fuite : 100% d'étanchéité à pleine pression différentielle.

---
