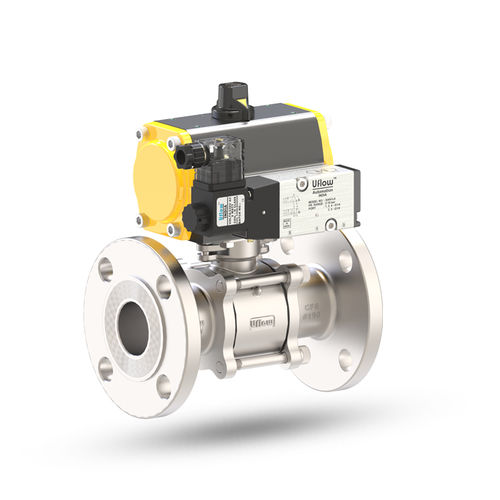

Vanne 3-pièces JC seriesà boisseau sphérique flottantpneumatiquede contrôle
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- à boisseau sphérique flottant
- Actionnement
- pneumatique
- Fonction
- de contrôle
- Corps
- à bride, 3-pièces
- Matière
- en PTFE, en acier inoxydable
- Autres caractéristiques
- ISO, standard, avec joint, avec collet à souder
- DN
Min: 0,5 in
Max: 4 in
- Température
Min: -30 °C
(-22 °F)Max: 200 °C
(392 °F)
Description
Face à face - ASME B 16.10 (extrémité de la bride)
Classe de pression - 150#
Norme de conception - ASME B16.10, ASME B16.25, ASME B16.34 ASME B16.5, API 598, BS EN ISO 17292, ISO 5211
Matériau du corps - CF8 / CF8M / WCB / CF3M
Matériau de la pièce de queue - CF8 / CF8M / WCB / CF3M
Matériau de la bavette - CF8 / CF8M
Matériau du joint de corps - PTFE / RPTFE / CFT / GFT / PEEK
Matériau de la bague de siège - PTFE / RPTFE / CFT / GFT / PEEK
Matériau du Fastner - SS304 / SS316
Matériau du joint de tige - PTFE / RPTFE / CFT / GFT / PEEK
Caractéristiques
Les billes sont usinées avec précision et présentent une finition miroir pour une fermeture étanche aux bulles avec un couple de fonctionnement réduit.
Tige résistante à l'éclatement.
Actionné par un levier manuel, un engrenage ou un actionneur.
Face à face:- ASME B16.10
Raccordement d'extrémité : à bride (ASME B16.5), à souder en bout (ASME B16.25).
Un tampon de montage supérieur ISO 5211 est disponible pour faciliter le montage de l'actionneur Uflow make.
Face à face:- ASME B16.10.
---
