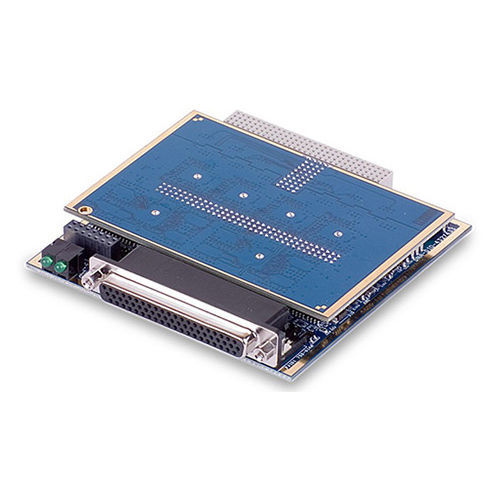

Carte de sortie numérique DNx-DIO-433 series

de courantprogrammable

Les cartes DNx-DIO-433 (série Guardian) sont des cartes de sortie numérique à 32 canaux. Chaque canal est configuré comme une source de courant et commute des tensions entre 3,3 et 36 VDC. Chaque canal est prévu pour un fonctionnement continu à 600 mA avec une chute de tension de sortie de moins de 550 mV. La carte DNx-DIO-433 est une interface de sortie numérique idéale dans une grande variété d'applications d'acquisition de données et de contrôle. Faisant partie de la série Guardian d'UEI, le DNx-DIO-433 ne se contente pas de contrôler les sorties numériques, il permet également de surveiller la tension et le courant de sortie de chaque canal. Cela permet à l'application de détecter et de signaler les courts-circuits et les circuits ouverts ainsi que tout autre comportement "suspect". L'avantage de Guardian comprend également une protection programmable contre les surintensités. L'utilisateur peut sélectionner le courant et la durée de la surcharge (aussi courte que 10 mS) nécessaires avant que le canal ne soit arrêté. Chaque carte offre une isolation de 350 Vrms et des taux de mise à jour jusqu'à 1 kHz. Chaque canal offre une capacité de "démarrage/arrêt progressif" à modulation de largeur d'impulsion (PWM). Cela permet d'appliquer ou de supprimer progressivement la puissance, ce qui augmente considérablement la fiabilité des dispositifs tels que les ampoules à incandescence, où le choc thermique réduit la durée de vie. Caractéristiques 32 sorties numériques sorties 600 mA (source de courant) Large gamme de sorties de 3,3 à 36 VDC taux de mise à jour maximum de 1 kHz Diagnostics de la série Guardian Protection programmable contre les surintensités (50 mA à 1 A) Limites de durée de surintensité programmables Le démarrage/arrêt progressif basé sur le PWM réduit le "choc" du courant d'appel Surveillance de la tension et du courant de sortie de chaque canal permettant la détection automatique des courts-circuits/ouvertures et autres défaillances du système
