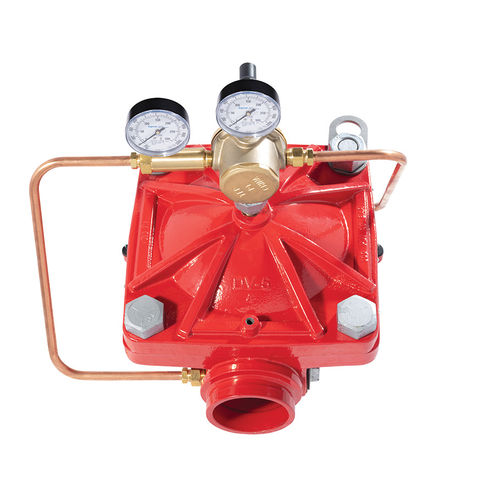

Vanne à membrane PRV-1A

à commande hydrauliquede contrôlede tuyauterie

Les réducteurs de pression TYCO modèle PRV-1A, 2 in. à 8 in. (DN50 à DN200), sont des vannes assemblées en usine et entièrement réglées pour le contrôle de la pression. Ils sont utilisés sur des conduites remplies d'eau, lorsqu'il est nécessaire de réduire une pression d'entrée plus élevée à une pression de sortie plus faible sous l'effet de la pression statique et/ou résiduelle une pression de refoulement plus faible dans des conditions de débit statique et/ou résiduel. La vanne modèle PRV-1A est conçue pour maintenir automatiquement la "pression de consigne" de sortie (statique et résiduelle) dans une plage étroite, indépendamment des fluctuations de la ligne d'entrée à pression plus élevée ou des variations de débit. La vanne modèle PRV-1A est fournie avec une "pression de réglage" de sortie d'usine d'environ 8,6 bars (125 psi) ; cependant, elle peut être réglée sur place à une "pression de réglage" de sortie nominale de 6,2 à 12,1 bars (90 à 175 psi). Applications typiques - Dans le collecteur principal, comme illustré à la figure 1, alimentant les colonnes montantes des systèmes de tuyauterie humide, de tuyauterie sèche, déluge ou préaction, et/ou un système de colonne montante alimentant des raccords de tuyaux - En tant que partie d'un ensemble de contrôle de sol sectionnel, comme illustré à la Figure 2, alimentant des systèmes de sprinklers et/ou des stations de tuyaux Caractéristiques - Élimine la nécessité de purger l'air emprisonné dans la chambre du diaphragme pendant l'installation - Contrôle précis de la pression - Revêtement époxy interne et externe - Membrane d'une seule pièce, une seule partie mobile - Service en ligne - Un seul sous-ensemble de vanne pilote permet de régler n'importe quelle pression de sortie, c'est-à-dire de 6,2 à 12,1 bars (90 à 175 psi)
