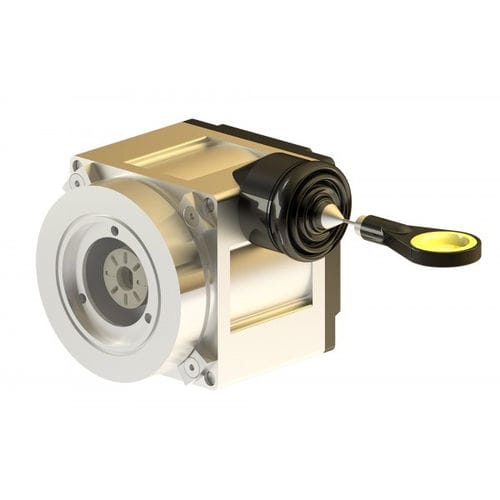

Transducteur de déplacement à câble SWH

mécaniqueflexible

Veuillez noter que ce produit est un accessoire. Dans la rubrique "Produits", vous trouverez les codeurs correspondants que vous pouvez commander pour l'article de votre choix. Le mouvement linéaire d'un câble de mesure en acier flexible jusqu'à 3 m de long est transformé en mouvement rotatif par un tambour de mesure. Le tambour de mesure est couplé à l'arbre d'un capteur rotatif. Une modification du déplacement du câble de mesure correspond donc à une modification de l'angle de l'arbre du capteur rotatif. La force de rappel de la tension du ressort maintient le câble de mesure tendu et réduit l'affaissement du câble. En déplaçant le tambour de mesure sur une broche, le câble de mesure est enroulé de manière reproductible à côté de l'enroulement. La sortie du câble est protégée contre la pénétration d'eau et de poussière par un soufflet et une buse avec brosse. Une chambre de graissage supplémentaire et une poulie de renvoi peuvent également être fournies en option.
