Transducteur de déplacement linéaire MPD

sans contactmagnétostrictifPROFIBUS

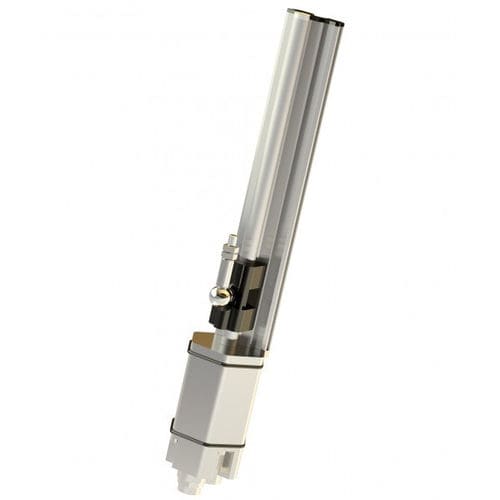

Les capteurs de déplacement fonctionnent selon le principe de la mesure du temps de transit entre deux points d'un guide d'ondes magnétostrictif. Un point est déterminé par un aimant de position mobile dont la distance au point zéro correspond à la distance à mesurer. Le temps de transit d'une impulsion transmise est directement proportionnel à cette distance. Dans l'électronique aval, la conversion en signal de mesure numérique a lieu. Le guide d'ondes est logé dans un tube en acier inoxydable résistant à la pression ou dans un profilé extrudé. Derrière elle se trouve un boîtier en aluminium moulé sous pression avec électronique CMS. Une fiche ronde est utilisée pour le raccordement électrique. L'aimant de position de la version à tige se trouve dans un anneau qui est guidé sans contact sur la tige. Dans la version profilée, soit dans un chariot coulissant, qui est relié à la partie mobile de la machine par l'intermédiaire d'une articulation à rotule, soit en tant qu'aimant de position amovible, qui se déplace sans usure sur le profilé.
