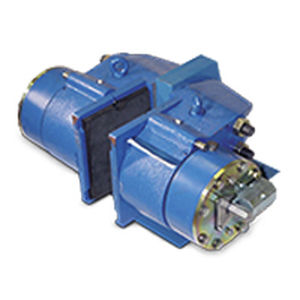

Étrier de frein à disque VKHD

hydraulique

L'étrier de frein à disque Twiflex VKHD est composé de deux moitiés, ou modules hydrauliques, et peut être utilisé avec un disque d'une épaisseur minimale de 20 mm. Les modules sont montés de chaque côté d'une plaque de montage centrale dont l'épaisseur est supérieure de 12 mm à celle du disque de frein. Le diamètre minimal du disque est de 1000 mm. Normalement, un ou deux étriers sont utilisés par disque, mais le nombre peut être augmenté en fonction de la taille du disque. Les freins peuvent être positionnés à n'importe quel angle autour de la périphérie du disque, mais doivent idéalement être montés horizontalement (c'est-à-dire à la position 3 heures ou 9 heures). Une gamme de disques de frein est disponible auprès de Twiflex (voir Assemblages de disques et de moyeux). Les valeurs nominales indiquées sur le graphique sont basées sur des plaquettes de frein entièrement rodées et conditionnées avec un coefficient de friction nominal μ = 0,4. Les freins à disque Twiflex doivent être utilisés avec des plaquettes de frein Twiflex sans amiante. Rayon effectif du disque = rayon réel (m) - 0,095m.
