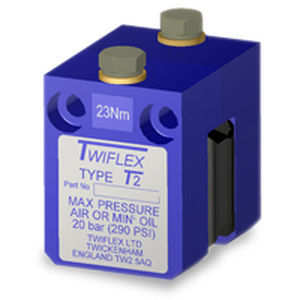

Étrier de frein à disque T2

pneumatique

L'étrier de frein à disque Twiflex T2 est un étrier divisé qui peut être utilisé avec un disque d'une épaisseur minimale de 5 mm. Les modules sont montés de chaque côté d'une plaque de montage centrale de la même épaisseur que le disque de frein. Le diamètre minimum du disque est de 120 mm. Alternativement, le frein peut être monté latéralement avec une entretoise égale à l'épaisseur du disque entre les deux moitiés. Pour un fonctionnement pneumatique, utiliser de l'air comprimé sec et filtré. Les freins pneumatiques nécessitent une vanne de commande, actionnée soit manuellement, soit par un signal pneumatique ou électrique. Normalement, un ou deux étriers sont utilisés par disque, mais leur nombre peut être augmenté en fonction de la taille du disque. Les freins peuvent être positionnés à n'importe quel angle autour de la périphérie du disque, mais doivent idéalement être montés horizontalement (c'est-à-dire à la position 3 heures ou 9 heures). Une gamme de disques de frein est disponible auprès de Twiflex (voir Assemblages de disques et de moyeux). Les valeurs nominales indiquées sur le graphique sont basées sur des plaquettes de frein entièrement rodées et conditionnées avec un coefficient de friction nominal μ = 0,4. Les freins à disque Twiflex doivent être utilisés avec des plaquettes de frein Twiflex sans amiante. Rayon effectif du disque = rayon réel (m) - 0,019m.
