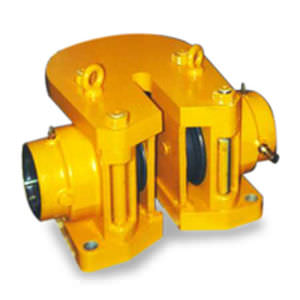

Étrier de frein à disque VS series

serrage à ressortdesserrage hydraulique

L'étrier de frein à disque Twiflex VS est composé de deux modules fixés par des tirants entre des plaques de montage supérieures et inférieures en forme de U. Généralement, un ou deux étriers sont utilisés par disque, mais le nombre peut être augmenté en fonction de la taille du disque. Les freins peuvent être positionnés à n'importe quel angle autour de la périphérie, mais idéalement montés horizontalement (aux positions 3 heures ou 9 heures). Le diamètre minimum du disque est de 1000 mm, sans maximum, sauf pour des raisons pratiques. L'étrier standard peut s'adapter à des disques d'une épaisseur de 38mm à 50mm - consultez Twiflex pour les disques d'une épaisseur supérieure à 50mm. Un étrier tandem est disponible, partageant une plaque de montage centrale commune ; le diamètre minimum du disque est de 2000 mm. Les valeurs nominales indiquées dans les tableaux sont basées sur des plaquettes de frein entièrement rodées et conditionnées avec un coefficient de friction nominal μ = 0,4. Les freins à disque Twiflex doivent être utilisés avec des plaquettes de frein Twiflex sans amiante. Rayon effectif du disque = rayon réel (m) - 0,110m. Remarque : la durée de vie en fatigue du ressort est fonction de la puissance de l'étrier.
