Frein à disque VCS series

à ressortdesserrage hydraulique

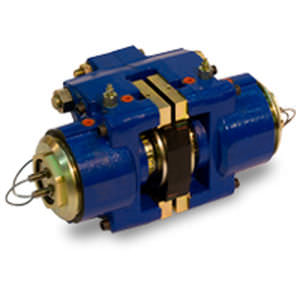

L'étrier de frein à disque Twiflex VCS Mk3 est composé de deux moitiés, ou "modules", et est conçu pour être utilisé avec un disque de frein d'une épaisseur minimale de 20 mm. Les modules sont montés de chaque côté d'une plaque de montage centrale de la même épaisseur que le disque de frein. Chaque module est composé d'un ensemble de ressorts permettant d'obtenir une force de serrage/freinage globale de 17 kN à 62 kN. Le diamètre minimum du disque est de 500 mm. Normalement, un ou deux étriers sont utilisés par disque, mais leur nombre peut être augmenté en fonction de la taille du disque. Les freins peuvent être positionnés à n'importe quel angle autour de la périphérie du disque. Une gamme de disques de frein est disponible auprès de Twiflex (voir Assemblages de disques et de moyeux) VCS-FL L'étrier de frein à disque Twiflex VCS-FL est un développement de l'unité standard VCS Mk3 et comprend un module de ressort unique portant sur un côté du disque de frein et une moitié opposée 'réactive'. Cette configuration unique et compacte de frein "flottant" est généralement utilisée lorsque l'espace est limité ou pour permettre un mouvement axial excessif du disque. La gamme flottante fournit des forces de freinage nominales de 35 kN à 55 kN par frein. Le diamètre minimum du disque est de 500 mm. Comme pour le frein standard, on utilise normalement un ou deux étriers par disque, mais ce nombre peut être augmenté en fonction de la taille du disque. Les freins peuvent être positionnés à n'importe quel angle autour de la périphérie du disque, mais doivent idéalement être montés horizontalement (c'est-à-dire à la position 3 heures ou 9 heures). La force de freinage nominale est basée sur des plaquettes de frein entièrement rodées et conditionnées avec un coefficient de friction nominal µ = 0,4. Les freins à disque Twiflex doivent être utilisés avec des plaquettes de frein Twiflex sans amiante.
