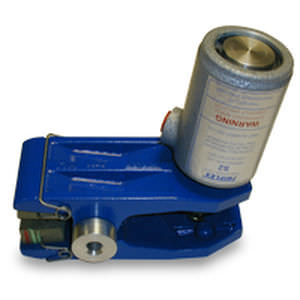

Frein à disque MU series

à ressortà desserrage pneumatique

La série d'étriers de frein à disque Twiflex MU est la plus petite de la gamme Twiflex et est principalement destinée aux tâches légères d'arrêt et de maintien. Sa conception permet un montage par un gaucher ou un droitier. L'étrier peut être utilisé avec un disque de 8 mm d'épaisseur, mais, grâce à un nouveau dispositif de montage du propulseur, il peut être utilisé avec des disques de 12,7 mm d'épaisseur. Le diamètre minimum du disque est de 150 mm. Une gamme de disques de frein est disponible auprès de Twiflex (voir Assemblages de disques et de moyeux). Le boulon de fixation doit être fourni par le client. Pour un fonctionnement pneumatique, utiliser de l'air comprimé sec, filtré et non lubrifié. Les freins pneumatiques nécessitent une vanne de commande, actionnée soit manuellement, soit par un signal pneumatique ou électrique. Les valeurs nominales indiquées sur les graphiques sont basées sur des plaquettes de frein entièrement rodées et conditionnées avec un coefficient de friction nominal μ = 0,4. Les freins à disque Twiflex doivent être utilisés avec des plaquettes de frein Twiflex sans amiante. Rayon effectif du disque = rayon réel (m) - 0,02m.
