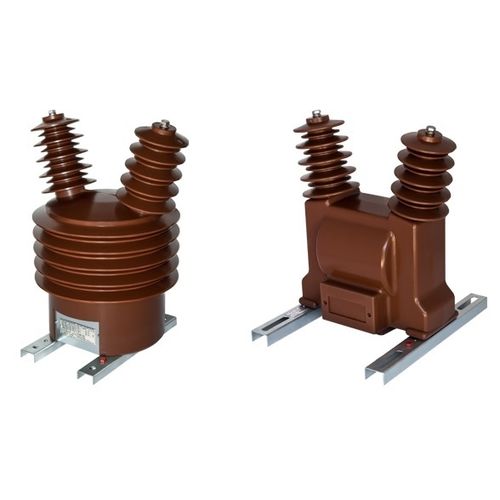

Transformateur de mesure VFZ series

enrobé résinepour protectionpour service extérieur

Il s'agit de transformateurs de tension pour installation à l'extérieur. La résine est cycloaliphatique et résistante à l'extérieur. Parce que il est imprégné sous vide et durci sous un long cycle contrôlé thermiquement, un matériau isolant de haute conductivité électrique et mécaniques, la résistance aux rayons ultraviolets et aux effets du suivi, de l'érosion et du vieillissement, est ainsi obtenus. Pour une augmentation de la distance de fluage, le corps isolant est équipé de doubles hangars, la forme dont le nombre a été déterminé après des années de recherche. Ils contiennent jusqu'à trois enroulements pour les revenus des fins de mesure et de protection. Un enroulement supplémentaire de 100/3 V peut être fourni en cas de détection d'un défaut à la terre exigeait. Leurs noyaux sont fabriqués à partir de tôles d'acier au siliceoussteel de haute qualité. Si un rapport supplémentaire est sur demande, ceci peut être réalisé par une borne intermédiaire sur la bobine secondaire ou une bobine supplémentaire. Nous avons également produire des transformateurs de tension de type "ferroviaire" avec blindage à faible résistance. Tension maximale pour l'équipement (kV) 12 24 24 24 Niveau d'isolement nominal (kV) 12/28/75 24/50/125 Tension nominale primaire (V) de 3000 à 20000 Tension secondaire nominale (VI 100 ou 110 Robinet secondaire sur demande Classe de précision 02:05:1:1:3 Charge nominale de l'enroulement de mesure (VA) 25 jusqu'à 180 10 jusqu'à 100 Courant thermique continu de l'enroulement secondaire (A) 5 Facteur de tension nominal et durée admissible 1,2 x Un Fréquence nominale (Hz) 162/3:50:50:60 Classe d'isolation E Poids (kg) 40 45 45 30 Lignes de fuite (mm) 872 1084 774 Fluage par kV de tension ligne à ligne (cm/kV) 726 4,52 3,1 Résistance en porte-à-faux (N) >5000 Altitude maximale d'installation (m) jusqu'à 1000 Température ambiante (:Q - 25 à + 55
