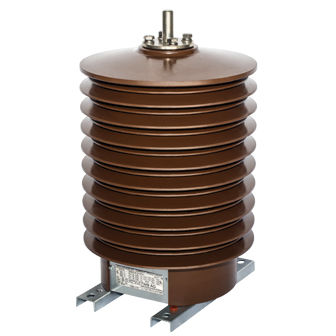

Transformateur de mesure VFE series

enrobé résinepour service extérieurmoyenne tension

Il s'agit de transformateurs de tension pour installation à l'extérieur. La résine est cycloaliphatique et résistante à l'extérieur. Grâce à son imprégnation sous vide et à son durcissement sous un long cycle thermorégulé, on obtient ainsi un matériau isolant de haute qualité électrique et mécanique, résistant aux rayons ultraviolets et aux effets de traçage, d'érosion et de vieillissement. Pour une augmentation de la distance de fluage, le corps isolant est équipé de doubles hangars, dont la forme a été déterminée après des années de recherche. Ils contiennent jusqu'à trois enroulements à des fins de mesure des revenus et de protection. Un enroulement supplémentaire de 100/3 V peut être fourni en cas de demande de détection de défaut à la terre. Leurs noyaux sont fabriqués à partir de tôles d'acier au siliceoussteel de haute qualité. Si un rapport supplémentaire est demandé, il peut être obtenu par une borne intermédiaire sur la bobine secondaire ou une bobine supplémentaire. Nous produisons également des transformateurs de tension de type "ferroviaire" avec blindage à faible résistance. Tension maximale pour l'équipement (kV) 24 36 Niveau d'isolement nominal (kVJ 24/50/125 36/70/170 Tension nominale pnmaire (V) de 3000/V 3 à 30000/v'3 Tension secondaire nominale (V) 100V3 ou 110/V3 Robinet secondaire sur demande Classe de précision 02:05:1:1:3 Charge nominale de l'enroulement de mesure (VA) 15 à 200 Tension nominale de l'enroulement delta ouvert (V) 100/3 ou 110/3 Classe de précision 3P:6P Charge nominale de l'enroulement en triangle ouvert (VA) 15 à 200 Courant thermique continu de l'enroulement secondaire (A) 7 Courant thermique continu du tritium tertiaire (A) 8 Facteur de tension nominal et durée admissible 1,9xUn/8h Fréquence nominale (Hz) 16 2/3:50 : 60 Classe d'isolation E
