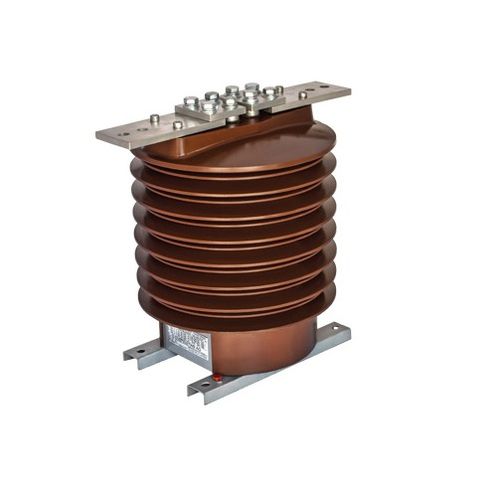

Transformateur de courant AFG series

de mesureenrobé résinepour protection

Notre programme de fabrication comprend également des transformateurs de courant de type support pour l'installation à l'extérieur. La résine est cycloaliphatique et résistante à l'extérieur. Grâce à son imprégnation sous vide et à son durcissement sous un long cycle thermorégulé, on obtient ainsi un matériau isolant de haute qualité électrique et mécanique, résistant aux rayons ultraviolets et aux effets de traçage, d'érosion et de vieillissement. Pour une augmentation de la distance de fluage, le corps isolant est équipé de doubles hangars, dont la forme a été déterminée après des années de recherche. Ils contiennent jusqu'à cinq noyaux pour la mesure des revenus et la protection, fabriqués à partir de tôles d'acier siliceux ou nickelé de haute qualité. Dans le cas d'une demande de rebranchement 1:2, cela peut être réalisé soit par le montage de barres de rebranchement sur les bornes primaires, soit par une borne intermédiaire sur la bobine secondaire. Tension maximale pour l'équipement (kV) 24 36 Niveau d'isolement nominal (kV) 24/50/125 36 / 70/170 Courant primaire nominal (A) 5 jusqu'à 2500 Recormection primaire[A) 2 X 5 jusqu'à 2 X 600 Robinet secondaire sur demande Courant secondaire nominal (A) 5 ou 1 Classe de précision du noyau de mesure 0.1 ; 0.2S : 0 2 : 0.5S : 0.5 : 1 : 3 Facteur de sécurité de l'appareil 5 ou 10 Charge nominale du noyau de mesure (VA1 1 25 à 30 Classe de précision du noyau de protection 5P:10P Facteur limite de précision 5 ou 10 ou 15 ou 20 Charge nominale du noyau de protection (VA) 1,25 à 30 Nombre de noyaux 3 Fréquence nominale (Hz) 162/3:50 : 60 Courant de courte durée thermique nominal (kAI Ith - 100 - 500 X In (max 120) Courant dynamique nominal (kAI ldyn = 2,5xlth Classe d'isolation E
