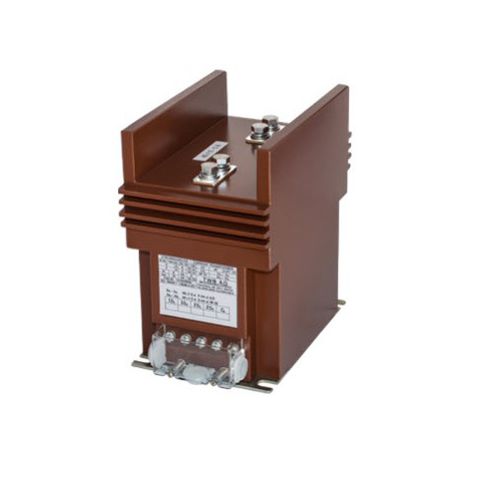

Transformateur de courant Al 24 Model KA

de mesureenrobé résinepour protection

Nous produisons des transformateurs de courant de type support pour l'installation à l'intérieur. Ils contiennent jusqu'à cinq cœurs pour les revenus à des fins de mesure et de protection, fabriqués à partir de tôles d'acier siliceux ou d'acier au nickel de haute qualité. Tous actifs sont imprégnées de résine cycloaliphatique pour l'extérieur. Dans le cas d'une demande de reconnexion 1:2, ce peut être soit par le montage de barres de rebranchement sur les bornes primaires, soit par une borne intermédiaire au niveau de l'entrée d'alimentation bobine secondaire. Chaque borne de la bobine secondaire peut être mise à la terre individuellement directement sur la base métallique par l'intermédiaire de un boulon. Ces types sont sans entretien et, en ce qui concerne leurs dimensions principales, de nombreux types correspondent à la norme Normes allemandes DIN 42600. Tension maximale pour l'équipement (kV) 24 Niveau d'isolement nominal (kV) 24/50/125 Courant primaire nominal (A) 5 jusqu'à 600 Raccordement primaire (A) 2 x 5 jusqu'à 2 x 400 Robinet secondaire sur demande Courant secondaire nominal (A) 5 ou 1 Classe de précision du noyau de mesure 0,1 ; 0,2S : 0,2 ; 0,5S : 0,5 ; 1 : 3 Facteur de sécurité de l'appareil 5ou 10 Charge nominale du noyau de mesure (VA) 1,25 à 30 Classe de précision du noyau de protection 5P;10P Facteur limite de précision 5ou 10 ou 15 ou 20 Charge nominale du noyau de protection (VA) 1,25 à 30 Nombre de noyaux jusqu'à 3 Fréquence nominale (Hz) 162/3:50:50:60 Courant de courte durée thermique nominal (kA) Ith- 100 xIn (max 60) /1 s Courant dynamique nominal (kA) ldyn = 2,5 x Ith Classe d'isolation E Poids (kg) 25 Résistance en porte-à-faux (N) >5000 Altitude maximale d'installation (m) jusqu'à 1000 Température ambiante ("C) - 5 à + 50 Spécifications IEC 61869-1 &2. ANSI. BS etc. Diviseur de tension capacitif disponible sur demande Dessin n° 2128/12-2128/22
