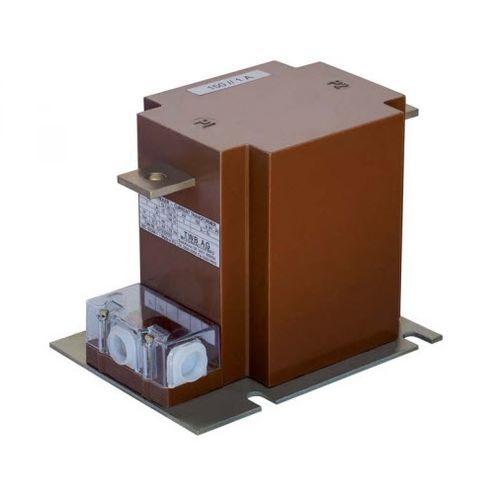

Transformateur de courant AK 12

de mesureenrobé résinepour protection

Nous produisons des transformateurs de courant de type support pour l'installation à l'intérieur. Ils contiennent jusqu'à cinq noyaux pour le comptage et la protection des revenus, construits à partir de tôles d'acier au nickel ou au silicium de haute qualité. Toutes les parties actives sont entièrement imprégnées de résine cycloaliphatique pour l'extérieur. Dans le cas où une reconnexion 1:2 est demandée, celle-ci peut être réalisée soit par le montage de barres de reconnexion sur les bornes primaires, soit par une borne intermédiaire sur la bobine secondaire. Chaque borne de la bobine secondaire peut être mise à la terre individuellement, directement sur la base métallique, au moyen d'un boulon. Ces types ne nécessitent aucun entretien et, en ce qui concerne leurs dimensions principales, de nombreux types correspondent aux normes allemandes DIN 42600. Tension la plus élevée pour les équipements (kV) - 12 Niveau d'isolation nominal (kV) - 28/12/75 Courant primaire nominal (A) - 5 à 600 Courant secondaire nominal (A) - 5 ou 1 Classe de précision du noyau de mesure - 0,1 ; 0,2S : 0,2:0,5S : 0,5 ¡1:3 Facteur de sécurité de l'instrument - 5 ou 10 Charge nominale de la mesure du noyau (VA) - 1,25 à 30 Classe de précision du noyau de protection - 5P : 10P Facteur limite de précision - 5 ou 10 ou 15 ou 20 Noyau de charge de protection (VA) - 1,25 à 30 Nombre de noyaux - jusqu'à 2 Fréquence nominale (Hz) - 162/3:50:60 Courant thermique nominal de courte durée (kA) - lth= 100 x In (max 120)/1 s Courant dynamique nominal (kA) - ldyn = 2,5 x1e Classe d'isolation - E Poids (kg) - 15 Résistance en cantilever (N) - >5000 Altitude maximale de l'installation (m) - jusqu'à 1000 Température ambiante PC] - - 5 jusqu'à ♦ 50 Spécifications - IEC 61869-1 & 2 : DIN ¿2600 Diviseur de tension capacitif - disponible sur demande Dessin n° - 2110/12
