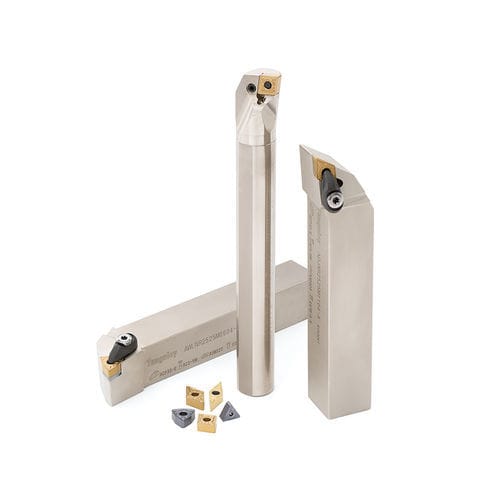

Plaquette de tournage négative ECOTURN

ISO-EcoTurn : des plaquettes de petite taille, pour un avantage économique Fonctionnalités 1. Plus de 75%* du marché du tournage n’utilise qu’une profondeur de coupe inférieure ou égale à 3 mm * Basé sur l’étude de marché de Tungaloy 2. Contrôle des copeaux Les plaquettes ISO-EcoTurn intègrent une géométrie de brise-copeaux identique à celle des plaquettes de taille normale, ce qui permet un enlèvement de copeaux identique à une profondeur de coupe allant jusqu’à 3 mm. Pièce à usiner: S45C / C45 Vitesse de coupe: Vc = 200 m/min Liquide de refroidissement: avec 3. Des performances sans compromis pour les plaquettes Comparaison entre les plaquettes ISO-EcoTurn et les plaquettes de taille normale Les plaquettes ISO-EcoTurn présentent la même épaisseur et la même géométrie de brise-copeaux que les plaquettes de taille normale de Tungaloy Ces propriétés assurent des performances de coupe égales à celles des plaquettes de aille normale, y compris le contrôle des copeaux à une profondeur de coupe allant jusqu’à 3 mm Exemple #1 Ingénierie générale Partie: - Partie machine Matériau: - SCM415 Porte-outil: - AWLNR2525M0604-A Plaquette: - WNMG060408E-TM Nuance: - T9215 Conditions de coupe: - Vc = 240 (m/min) f = 0.1 – 0.25 (mm/rev) ap = 1 (mm) Application: tournage de la face externe Liquide de refroidissement : avec Exemple #2 Industrie automobile Partie: - Arbre Matériau: - S45C / C45 Porte-outil: - ADJNR2525M1104-A Plaquette: - DNMG110408E-TSF Nuance: - T9215 Conditions de coupe: - Vc = 260 (m/min) f = 0.2 (mm/rev) ap = 1 (mm) Application: tournage externe Liquide de refroidissement : avec
