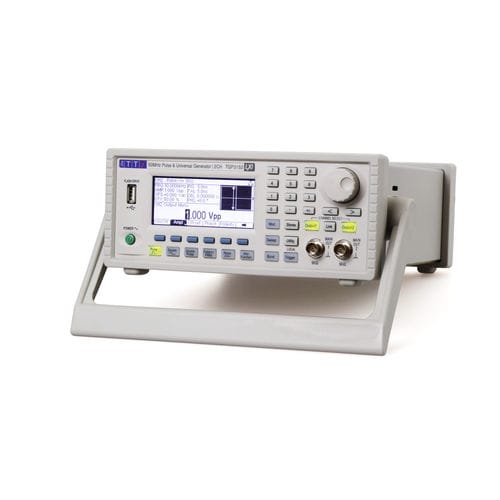

Générateur de fonctions TGP3100 Series

de bruitd'impulsionsà double canal

La série TGP3100 est un véritable générateur d'impulsions utilisant des techniques entièrement numériques. Ils peuvent reproduire les capacités des générateurs d'impulsions traditionnels tout en ajoutant de nombreuses fonctions supplémentaires telles que les modulations d'impulsions. En plus de fonctionner comme des générateurs d'impulsions, les instruments peuvent agir comme des générateurs de bruit à haute performance et comme des générateurs de fonctions/arbitraires - ce qui en fait des générateurs de formes d'onde véritablement universels. - Formes d'onde d'impulsion de 1mHz à 50MHz [25MHz], temps de montée minimum 5ns [8ns] - Formes d'onde d'impulsions, d'impulsions doubles, de motifs d'impulsions et de PRBS - Résolutions de la période, de la largeur et du retard des impulsions de 100ps ou 11 chiffres - Temps de montée et de descente variables indépendamment de 5ns [8ns] à 800 secondes - Fonctionnement asynchrone à faible gigue, impulsions déclenchées de l'extérieur ou reconstruction d'impulsions - La sortie à haute capacité d'entraînement peut fournir 20V pk-pk dans 50 Ohm (inégalé) - Large gamme de modulations d'impulsions incluant AM.FM, PM, FSK, BPSK, SUM, PWM, PDM utilisant des sources de modulation internes ou externes. - Fonctionnement par déclenchement (burst count) ou par porte en utilisant des sources de déclenchement internes ou externes - Générateur de bruit complet jusqu'à 25MHz avec facteur de crête sélectionnable et distribution définie par l'utilisateur - Générateur de fonctions/arbitraire complet avec 16 types de formes d'onde - Ondes sinusoïdales jusqu'à 50MHz [25MHz] - Formes d'onde arbitraires avec un taux d'échantillonnage de 800MS/s et une résolution verticale de 16 bits - Modulation interne/externe étendue de tous les types de formes d'onde - Balayages linéaires et logarithmiques de tous les types de formes d'onde - Interface de lecteur Flash USB montée sur le panneau avant - Interfaces GPIB (option), USB et LAN conforme à LXI
