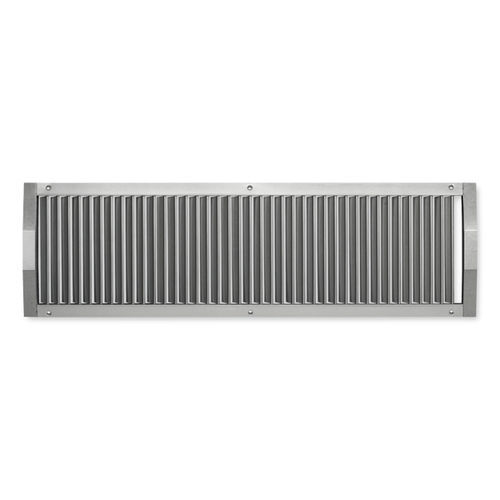

Grille de ventilation en acier TRS-R

rectangulaire

Grille d'aération avec des lamelles en forme de goutte d'eau Dimensions nominales 225 × 75 - 1225 × 225 mm Plage de débit volumétrique 11 - 930 l/s ou 40 - 3348 m³/h Face de la grille en tôle d'acier galvanisée Bordure frontale avec trous fraisés, largeur 27 mm Façade de la grille en couleurs RAL CLASSIC Accessoires pour l'équilibrage des débits et le contrôle de la direction de l'air Les grilles de ventilation sont des dispositifs de raccordement pour l'air soufflé et l'air extrait des systèmes de ventilation et de climatisation. Elles dirigent l'air soufflé dans la pièce. Les grilles de ventilation à lames réglables permettent d'adapter la direction de soufflage aux conditions locales. Le résultat est une ventilation à flux mixte dans les zones de confort et les zones industrielles, avec une bonne ventilation générale de la pièce. L'induction ralentit le flux d'air, c'est-à-dire que la vitesse du flux d'air diminue à mesure que la distance par rapport à la grille augmente. La distance à laquelle la vitesse du flux d'air atteint une certaine valeur définie, par exemple 0,2 m/s, est appelée distance de projection. Le jet d'air soufflé provenant de grilles murales installées près du plafond atteint une distance de projection plus grande qu'un jet libre (provenant d'une grille qui n'est pas installée près du plafond). Les grilles individuelles, les groupes de grilles et les parcours horizontaux continus atteignent tous des distances de projection différentes. En mode refroidissement, il est nécessaire de tenir compte de la déviation du jet vers la zone occupée, qui augmente lorsque la différence de température entre l'air soufflé et l'air ambiant augmente et que la vitesse de soufflage diminue. En mode chauffage, le jet d'air soufflé dévie vers le plafond. Cela n'a pas d'effet négatif sur la vitesse du flux d'air dans la zone occupée, mais cela peut affecter la ventilation complète de la pièce.
