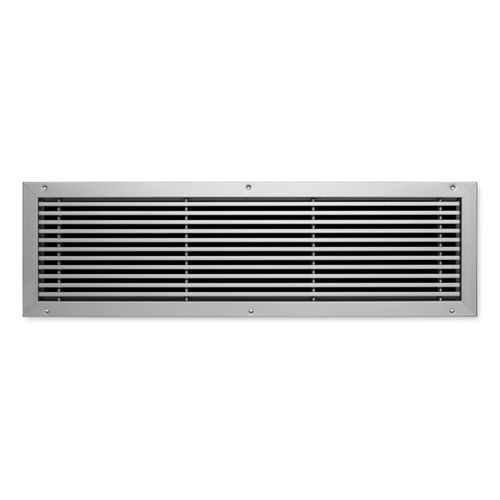

Grille de ventilation en aluminium AWT
rectangulaire

grille de ventilation en aluminium
grille de ventilation en aluminium
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Matériaux
en aluminium
Autres caractéristiques
rectangulaire

Description

Grille d'aération avec des lames profilées spéciales (section rectangulaire) Dimensions nominales 325 × 125 - 1225 × 325 mm Plage de débit volumétrique 17 - 950 l/s ou 61 - 3420 m³/h Face de la grille en aluminium avec finition anodisée Testé pour l'installation dans les gymnases Bordure frontale avec trous fraisés, largeur 30 mm Face de la grille en couleurs RAL CLASSIC Cadre d'installation Les grilles de ventilation sont des dispositifs de terminaison d'air pour l'air soufflé et l'air extrait des systèmes de ventilation et de climatisation. Elles dirigent l'air soufflé dans la pièce. Les grilles de ventilation à lames réglables permettent d'adapter la direction de soufflage aux conditions locales. Le résultat est une ventilation à flux mixte dans les zones de confort et les zones industrielles, avec une bonne ventilation générale de la pièce. L'induction ralentit le flux d'air, c'est-à-dire que la vitesse du flux d'air diminue à mesure que la distance par rapport à la grille augmente. La distance à laquelle la vitesse du flux d'air atteint une certaine valeur définie, par exemple 0,2 m/s, est appelée distance de projection. Le jet d'air soufflé provenant de grilles murales installées près du plafond atteint une distance de projection plus grande qu'un jet libre (provenant d'une grille qui n'est pas installée près du plafond). Les grilles individuelles, les groupes de grilles et les parcours horizontaux continus atteignent tous des distances de projection différentes. En mode refroidissement, il est nécessaire de tenir compte de la déviation du jet vers la zone occupée, qui augmente lorsque la différence de température entre l'air soufflé et l'air ambiant augmente et que la vitesse de soufflage diminue. En mode chauffage, le jet d'air soufflé dévie vers le plafond. Cela n'a pas d'effet négatif sur la vitesse du flux d'air dans la zone occupée, mais cela peut affecter la ventilation complète de la pièce.

---

Catalogues

Type AWT
Type AWT
15 Pages
