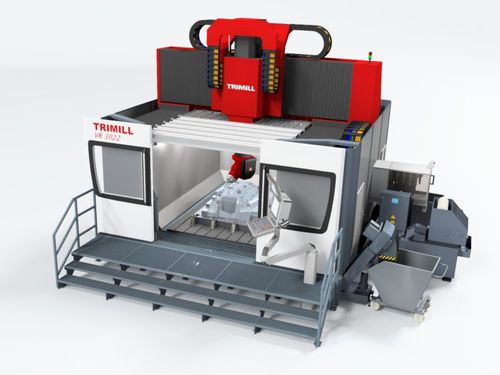

Fraiseuse CNC 5 axes VR 3022

verticaleà portiqueà table fixe

les machines à portique 5 axes de la série VR TRIMILL sont spécialement conçues pour le fraisage de semi-finition et de finition à grande vitesse. Les paramètres techniques clés sont en particulier les vitesses d'avance élevées (60 000 mm/min) et l'accélération (5 m/s2), obtenues grâce à l'utilisation de moteurs linéaires et d'une poutre transversale optimisée en fonction de la masse. La machine comprend une base en fonte en forme de U qui peut être ancrée directement sur un sol d'atelier plat Un escalier avec une plate-forme métallique pour l'opérateur est placé devant la machine Le refroidissement de tous les composants principaux fait partie de la configuration standard Configuration du portique supérieur pour une grande précision 4 guidages linéaires sur l'axe X, 2 sur les axes Y et Z Structure soudée hautement optimisée de la poutre transversale et du support transversal Pièce à usiner stationnaire pour les meilleures qualités de surface Broche / tête en option Type - T15C Couple (S1/100%) [Nm] - 67 / 96 Couple (S6/40%) [Nm] - 84 / 124 Inclinaison de la broche [ - +/-115 Rotation de la tête [ - +/-360 Renforcement (axes basculants) [Nm] - 5.400 Renforcement (axes de pivotement) [Nm] - 6.120 Pas de positionnement [ - continu Broche / tête en option Type - L1C Couple (S1/100%) [Nm] - 67 Couple (S6/40%) [Nm] - 87 Inclinaison de la broche [ - +/-100 Rotation de la tête [ - +/-270 Renforcement (axes basculants) [Nm] - 2.000 Renforcement (axes de pivotement) [Nm] - 4.000 Pas de positionnement [ - continu Autre Surface de serrage [mm] - 3.250 x 3.250 Accélération [m/s2] - 6
