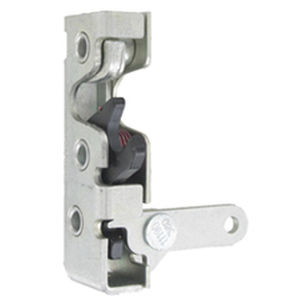

Ce verrou à rotor unique est une sous-plateforme du verrou éprouvé TriMark de la série 050-0200 et est conçu pour des applications légères à moyennes pour les compartiments et les panneaux d'accès sur ou hors route. Il comporte une variété de leviers de déclenchement et d'axes de montage pour faciliter le montage et les applications.
Conçu pour
Applications de portes plus minces, légères ou moyennes
Poids de la porte jusqu'à 75 lbs. (34 kg)
Pressions de joint de porte de 20-25 lbs. (9-11 kg) recommandé pour de meilleurs résultats. Ne pas dépasser 50 lb. (23 kg)
Installation en surface visible ou installation cachée
Applications où il est souhaitable d'avoir un verrou de rotor à une seule position
Utilisation avec le boulon de gâche TriMark 070-0100
Disponible sur
Configurations à gauche ou à droite
Avec des axes "traversants" standard de 6,7 mm (0,265") de diamètre comme indiqué, des axes filetés 1/4-20 UNC ou des axes filetés M6 x 1,0
Terminer
Composants en acier zingué, chromé clair
Matériel
Composants internes du loquet : acier estampé à bord lisse traité thermiquement
Ressorts : acier inoxydable non corrosif
Moitié du boîtier : acier haute résistance
Installation
(3) Des fixations de type 1/4-20 UNC grade 5 ou M6 x 1 classe 8.8 ou mieux sont recommandées
Un montage vertical avec une rampe d'appui en haut est nécessaire pour un alignement correct et un engagement ultérieur du cliquet de blocage et du boulon de gâche
Serrez à la valeur de couple recommandée par le fabricant des fixations, mais ne dépassez pas 120 po-livres. (13,3 N-m)
Lubrification interne
Le lubrifiant sec durci au four est appliqué sur toutes les pièces mobiles critiques
Attention : Les verrous rotatifs à une seule position ne sont pas conformes aux exigences de la norme FMVSS 206 (ECE R11).
---
