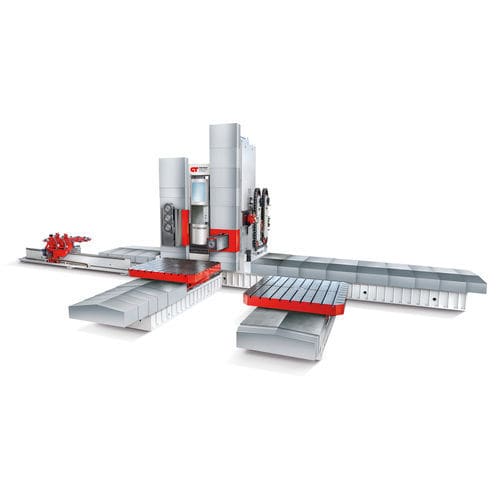

Centre de fraisage-tournage CNC DS1800/460C

universelà colonne mobilede perçage

Le modèle DS1800/450C est le plus grand centre d'usinage à montant mobile actuellement en production chez Trevisan Macchine Utensili S.p.A.. Il s'agit d'une grande machine composée de deux colonnes mobiles, l'une équipée d'une tête de dressage d'un diamètre de 1800 mm et d'une course de 460 mm, qui permet de tourner avec la pièce fixe jusqu'à 3000 mm de diamètre. L'autre colonne est équipée d'un RAM carré de 560 x 490 mm avec une course de 1400 mm. Le dispositif de tournage est conçu avec 2 porte-outils d'un diamètre de 360 mm pouvant supporter un poids de 350 Kg et d'une longueur de 1800 mm, ces têtes de tournage sont chargées automatiquement par un manipulateur linéaire qui est alimenté par un magasin de crémaillères/têtes à 16 positions. Le RAM est conçu pour supporter des têtes de travail telles que des têtes à surfacer de 600 mm ou 300 mm de diamètre, des têtes de perçage à grande vitesse, des têtes de fraisage à couple élevé, des têtes bi-rotatives ou d'autres têtes spéciales. La RAM est équipée d'un magasin de changeurs d'outils dédié de 99 places pour accueillir les accessoires qui sont montés sur la RAM. La machine peut être équipée d'une ou deux tables montées sur un socle avec un axe de travail longitudinal Z ; les tables sont hydrostatiques avec des dimensions de 3000 x 3000 mm, une capacité de charge maximale de 40 tonnes, et un encombrement en rotation de 5000 mm. Trevisan est organisée avec une équipe de techniciens informatiques qui créent le logiciel des machines et le personnalisent en fonction des besoins d'usinage de chaque client.
