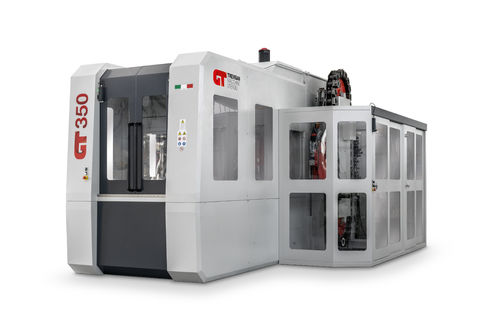

Centre de fraisage-tournage CNC GT350

verticalavec table rotative

L'unité de commande, réalisée en fonte, est composée d'une tourelle à deux positions équipée d'une tête à surfacer intégrée U-Axis (diamètre de 300 mm avec une course de 70 mm) capable de tourner une pièce fixe et un diamètre de tournage maximal de 350 mm. La deuxième position, quant à elle, est équipée d'une broche conventionnelle pouvant tourner jusqu'à 4 500 tr/min. L'axe de travail des deux positions est le même et pour passer de l'une à l'autre, la tourelle effectue une rotation de 180°. La broche conventionnelle est équipée d'une transmission pour la gestion d'une tête à surfacer à changement d'outil. Ce dispositif de tournage a un diamètre de 135 mm et une course de 30 mm ; idéal pour l'usinage de petits diamètres à haute vitesse. La broche est également spécialement conçue pour permettre l'application de têtes angulaires. Construite en acier rigide, la soudure est conçue pour maximiser la rigidité tout en laissant des zones ouvertes pour un écoulement efficace des copeaux et du liquide de refroidissement loin de la zone de travail. La table rotative indexable de 630 x 630 mm a 360 000 divisions continues et une rotation bidirectionnelle programmable grâce à un servomoteur sans balai. La table est dotée d'une commande de positionnement des palettes et d'un système intégré de centrage et de serrage des palettes, avec une capacité maximale de 1 100 kg.
