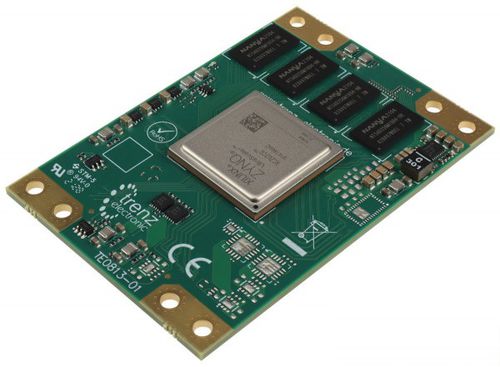

Module CPU Xilinx® Zynq® Ultrascale+™ TE0813-01-5DE11-A

durci

Le TE0813-01-5DE11-A de Trenz Electronic est un module MPSoC de qualité industrielle intégrant un Zynq UltraScale+ de Xilinx avec ZU5EV, 2 Go de DDR4 SDRAM, 128 Mo de mémoire Flash pour la configuration et le fonctionnement, et de puissantes alimentations à découpage pour toutes les tensions embarquées. Un grand nombre d'E/S configurables est fourni via des connexions empilées robustes à haute vitesse. Tout cela dans un encombrement minuscule de 5,2 x 7,6 cm, au prix le plus compétitif. Ces modules intégrés haute densité sont plus petits qu'une carte de crédit et sont disponibles en plusieurs variantes. Tous les éléments sont au moins étendus à la plage de température de 0°C à +85°C. La plage de température de fonctionnement du module dépend de la conception du client et de la solution de refroidissement. Veuillez nous contacter pour les options. Xilinx Zynq UltraScale+ XCZU5EV-1SFVC784E ZU5EV, boîtiers à 784 broches Dimensions : 5.2 x 7,6 cm Module enfichable avec connecteurs B2B 4 x 240 broches Robuste pour les chocs et les vibrations élevées trous de montage de 3 mm pour le dissipateur thermique skyline sDRAM DDR4 de 2 Go (64 bits) flash de démarrage QSPI de 128 Mo à double parallèle eEPROM série 2 Kbit pour adresse MAC 48 x E/S haute densité (HD) (2 banques) Unité de traitement graphique (GPU) + unité de codec vidéo (VCU) E/S utilisateur 65 E/S à usage multiple (MIO) 156 E/S haute performance (HP) (3 banques) Emetteur-récepteur série : PS GTR 4 ; PL GTH 4 Générateur d'horloge PLL 4 canaux programmable Toutes les alimentations sur la carte Source d'alimentation unique de 3,3 V ou sources d'alimentation de secours de 5 V et 3,3 V requises Broches d'alimentation uniformément réparties pour une bonne intégrité du signal
