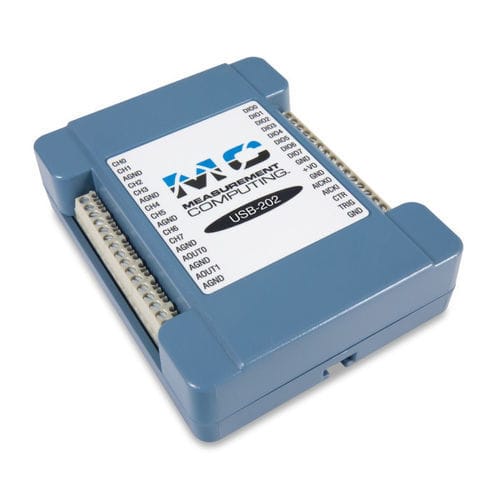

DAQ de tension USB-202

L'USB-202 de Measurement Computing est un dispositif DAQ multifonctionnel USB à faible coût conçu pour les applications générales d'acquisition de données. Ce dispositif comporte huit entrées de tension analogique SE de 12 bits, deux sorties analogiques, huit E/S numériques et une entrée de compteur. L'USB-202 offre une fréquence d'échantillonnage maximale de 100 kS/s. La plage d'entrée analogique est fixée à ±10 V. Ce dispositif est alimenté par USB et ne nécessite aucune alimentation externe. L'USB-202 dispose de deux canaux de sortie analogiques de 12 bits. Les sorties peuvent être mises à jour simultanément à un taux allant jusqu'à 125 S/s par canal. Une sortie peut être mise à jour à un taux allant jusqu'à 250 S/s. La plage de sortie est fixée à 0 V à 5 V. Chaque dispositif de la série USB-200 fournit une entrée d'horloge externe et une sortie d'horloge pour le séquenceur d'entrée analogique. Les utilisateurs peuvent connecter un signal d'horloge externe à la borne d'entrée d'horloge externe. Lors de l'utilisation de l'horloge interne, chaque dispositif sort l'horloge d'échantillonnage ADC. Ce dispositif fournit également huit lignes d'E/S numériques de niveau TTL. Chaque canal numérique est sélectionnable par logiciel pour l'entrée ou la sortie. Lorsqu'il est configuré pour la sortie, chaque canal numérique peut générer/supprimer jusqu'à ±24 mA. Chaque dispositif de la série USB-200 prend en charge un compteur d'événements TTL de 32 bits qui accepte des entrées allant jusqu'à 1 MHz. Le support logiciel comprend DAQami, une application optionnelle prête à l'emploi pour l'enregistrement des données, la visualisation et la génération de signaux. Les données peuvent être visualisées en temps réel ou après acquisition sur des écrans configurables par l'utilisateur. Des pilotes sont inclus pour les applications et les langages de programmation les plus courants, notamment Visual C++®, Visual C#®, Visual Basic®.NET, DASYLab®, LabVIEW™, MATLAB®, Linux® et Python™.
