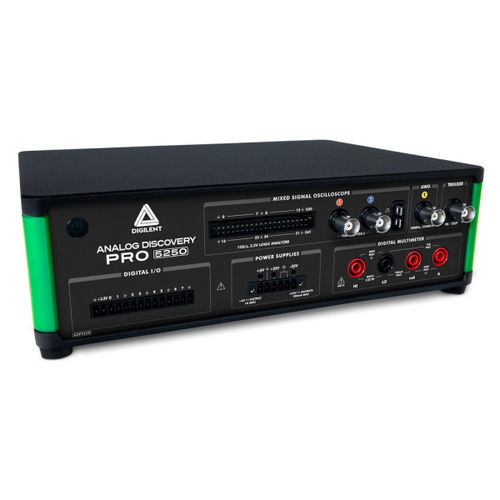

Oscilloscope analogique ADP5250

de signaux mixtesportablemultivoie

L'ADP5250 apporte un taux d'échantillonnage et une bande passante plus élevés ainsi qu'une conception plus robuste à la famille Analog Discovery Pro, tout en conservant aux commandes notre logiciel d'application WaveForms gratuit et très apprécié. Conçu pour combiner un ensemble complet d'instruments dans un appareil flexible et programmable, l'ADP5250 comprend un oscilloscope à signaux mixtes avec deux canaux d'entrée analogiques de 100 MHz, jusqu'à 1 GS/s, un générateur de formes d'onde avec une sortie sinusoïdale jusqu'à 20 MHz, 34 canaux numériques à une fréquence d'échantillonnage jusqu'à 100 MS/s, une alimentation à trois sorties pouvant atteindre 25 V, un déclencheur externe et un DMM programmable intégré. Les appareils Analog Discovery Pro offrent une variété d'options de déclenchement avancées. Les instruments de WaveForms peuvent être déclenchés de manière croisée, par exemple en activant une capture d'oscilloscope basée sur un protocole numérique reçu et décodé. En outre, des signaux externes peuvent déclencher des événements en utilisant l'entrée/sortie de déclenchement externe dédiée. Notre logiciel gratuit WaveForms fournit ces fonctionnalités configurables dans les instruments eux-mêmes, ou pour plus de contrôle ou d'automatisation dans l'une des interfaces de script disponibles. Les instruments suivants sont disponibles dans l'application WaveForms pour l'ADP5250 : Oscilloscope Générateur de formes d'onde Alimentations DMM Analyseur logique E/S statiques Analyseur de spectre Analyseur de réseau Analyseur d'impédance
