Centre de tournage CNC SE820 Numeric Basic
2 axesuniverselperçage

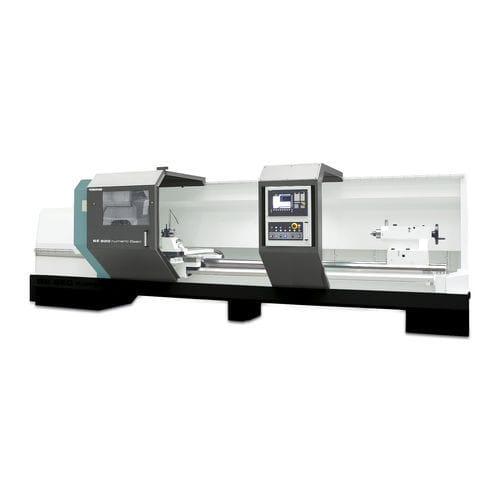

Centre de tournage CNC - SE820 Numeric Basic - Trens - 2 axes / universel / perçage
Centre de tournage CNC - SE820 Numeric Basic - Trens - 2 axes / universel / perçage
Centre de tournage CNC - SE820 Numeric Basic - Trens - 2 axes / universel / perçage - image - 2
Centre de tournage CNC - SE820 Numeric Basic - Trens - 2 axes / universel / perçage - image - 3
Centre de tournage CNC - SE820 Numeric Basic - Trens - 2 axes / universel / perçage - image - 4
Centre de tournage CNC - SE820 Numeric Basic - Trens - 2 axes / universel / perçage - image - 5
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type de commande
CNC
Nombre d'axes
2 axes
Structure
universel
Fonction combinée
perçage, fraiseuse
Diamètre

800 mm
(31,5 in)

Vitesse de rotation

Max: 1 600 rpm
(10 053,096 rad.min-1)

Min: 0 rpm
(0 rad.min-1)

Passage de barre

130 mm
(5 in)

Course X

405 mm, 550 mm
(16 in, 22 in)

Course Z

1 925 mm, 2 925 mm, 3 925 mm, 5 925 mm, 7 925 mm
(76 in, 115 in, 155 in, 233 in, 312 in)

Avance rapide sur X

5 000 mm/min
(3 in/s)

Avance rapide sur Z

5 000 mm/min, 6 000 mm/min
(3 in/s, 4 in/s)

Puissance nominale

22 kW, 30 kW, 45 kW, 308 kW
(29,9 hp, 40,8 hp, 61,2 hp, 418,8 hp)

Couple maximal

568 Nm, 2 225 Nm, 3 035 Nm, 3 340 Nm, 4 558 Nm
(419 ft.lb, 1 641 ft.lb, 2 239 ft.lb, 2 463 ft.lb, 3 362 ft.lb)

Longueur hors tout

4 604 mm, 5 632 mm, 6 660 mm, 8 604 mm, 10 604 mm
(181 in, 222 in, 262 in, 339 in, 417 in)

Largeur hors tout

2 457 mm
(97 in)

Hauteur totale

2 115 mm
(83 in)

Poids

7 000 kg, 8 000 kg, 9 000 kg, 10 000 kg, 11 000 kg
(15 432 lb, 17 637 lb, 19 842 lb, 22 046 lb, 24 251 lb)

Description

SE820 Numeric Basic est une machine de la catégorie des tours à centres universels CNC conçue pour l'usinage de grandes pièces rotatives. Il vous permet de tourner des surfaces externes et internes cylindriques, coniques et de formes complexes et, bien sûr, tous les types de filetages. Il permet l'usinage de pièces compliquées et complexes à partir de barres, de pièces forgées et de matériaux découpés. Il sera largement utilisé dans des opérations de tournage spécifiques pour les industries du gaz et du pétrole et pour la gestion de l'eau. Les caractéristiques les plus importantes​: Une machine idéale pour l'utilisateur qui passe d'une machine UHS conventionnelle à une machine à commande CNC Opération simple et confortable Une longue durée de vie tout en maintenant une grande précision d'usinage La poupée avec la boîte de vitesses à deux vitesses - possibilité d'usiner des pièces des grands diamètres Changement automatique des vitesses directement dans le cycle Roulements remplis de graisse pour lubrification permanente - faibles coûts d'exploitation Mesurage directe des positions de la broche - haute précision pour l'usinage hors axe sur aux grands diamètres Composants de la machine recuits pour éliminer les contraintes internes - une haute précision et stabilité tout au long de la durée de vie de la machine Couverture avec des zones renforcées - un haut degré de sécurité pour l'opérateur Une grande variabilité des versions - serrage hydraulique, commande de contre-poupée hydraulique, large gamme de longueurs de tournage, large gamme de supports et de plaques de serrage
