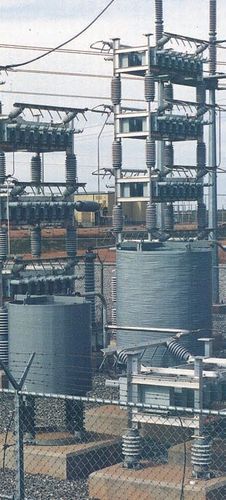

Réactance de filtre d'harmonique monophasée

Des réacteurs de filtre sont utilisés en même temps que des banques de condensateur pour former les circuits harmoniques de filtre accordés par série, ou en même temps que des banques et des résistances de condensateur pour former les circuits harmoniques à bande large de filtre. Specifiying des réacteurs de filtre, les importances du courant fondamental et harmonique de fréquence devraient être indiquées. Si l'ajustement d'inductance pour fin-accorder est exigé, la gamme et la tolérance de tapement exigées doivent être indiquées. Beaucoup d'applications de filtre exigent un facteur de Q qui est beaucoup inférieur que le Q normal du réacteur. Ceci est souvent réalisé en reliant une résistance dans le circuit. Une alternative économique est l'addition' structure d'anneau de l'ing d'un De-q sur un réacteur. Ceci peut réduire le facteur de Q du réacteur par une quantité significative sans nécessité d'installer les résistances de atténuation additionnelles. Ces anneaux, montés sur le réacteur, sont facilement couplés au champ magnétique du réacteur. Ceci élimine le souci de l'espace, du raccordement et de la fiabilité des composants additionnels tels que des résistances.
