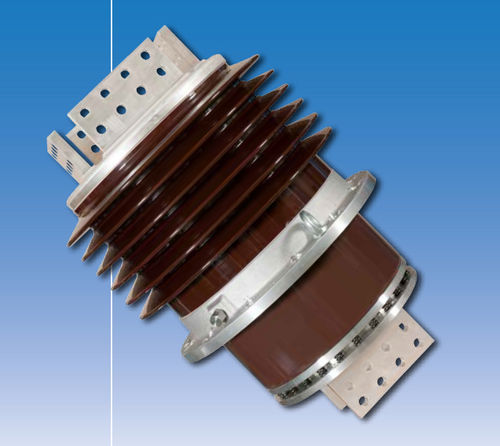

Traversée de cloison pour transformateur de puissance 24 - 52 kV, max. 40 000 A | CFPT

de courant fort

Le type CFPT du FOSSÉ est les douilles à forte intensité qui est accessible de 24 kilovolts à 52 kilovolts avec une estimation courante de jusqu'à 40,000A dans l'accord aux normes du CEI 60137. L'unité est conçue pour relier un transformateur rempli d'huile s'enroulant à un autobus de générateur dans un conduit. L'unité est généralement appliquée dans des transformateurs surélévateurs de générateur. La fibre de verre imprégnée de résine donne à température d'isolation de la classe F 155 °C. La partie active se compose d'un noyau plein, fait de verre de fibre et couches concentriques insérées pour la distribution de champ électrique. On monte verticalement ou horizontalement l'unité qui a une décharge partielle de moins que 10pC à l'UM. L'estimation courante de douille est garantie pour la température d'huile de transformateur de 90°C.
