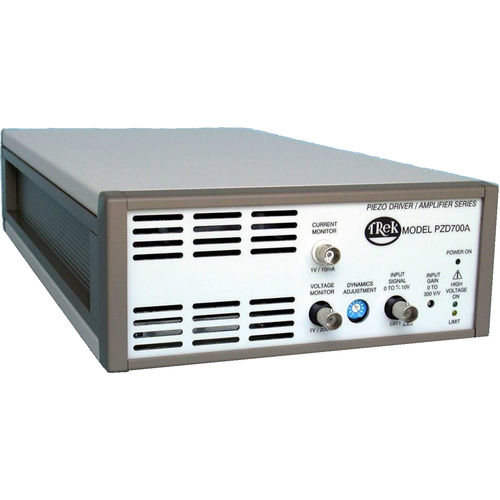

Amplificateur de puissance PZD700A

haute tensionpour actionneur piézoélectriquerackable

Le modèle PZD700A de voyage est un conducteur/amplificateur piézo-électriques C.C-stables à haute tension conçu pour fournir le contrôle précis des tensions de sortie dans les gammes bipolaires ou unipolaires qui sont client spécifique dans une marge des arrangements disponibles. L'instrument réalise les réponses précises de sortie et les taux de groupe élevés exigés par les charges réactives en utilisant une étape de sortie active de quatre-quart de cercle qui descend ou actuel de sources dans les charges réactives ou résistives. Le PZD700A modèle est configuré comme amplificateur non-inversant. Une configuration inversante est disponible. Les deux configurations sont disponibles en tant qu'instruments simples ou à canal double. Elles ont fonctionnelles ou 19 ans supérieurs de banc dans le support montable. Caractéristiques principales Tension de sortie : 0 au C.C de ±700 V ou au C.A. de crête Courant de sortie : 0 à ±100 mA Taux de groupe : Plus considérablement que 380 V/µs Grande largeur de bande de signal : C.C à plus considérablement que 125 kilohertz (- 3dB) Gain : 0 à 300 v/v, réglables utilisant un potentiomètre de panneau avant Les applications typiques incluent Entraînement piézoélectrique/contrôle Modulation de laser MEMS Recherche de semi-conducteur Atténuation piézoélectrique de vibration Caractéristiques et avantages sortie de Quatre-quart de cercle pour conduire les charges capacitives Système à boucle fermée pour de grande précision Court-circuit protégé pour la protection d'équipement Bas bruit de sortie pour les sorties ultra-précises Toute la conception à semi-conducteur pour l'opération exempte d'entretien C.C-stable pour des applications programmables d'approvisionnement Le modèle PZD700A M/S est également disponible avec deux fois la capacité actuelle du PZD700A modèle certificat NIST-décelable de calibrage équipé de chaque unité
