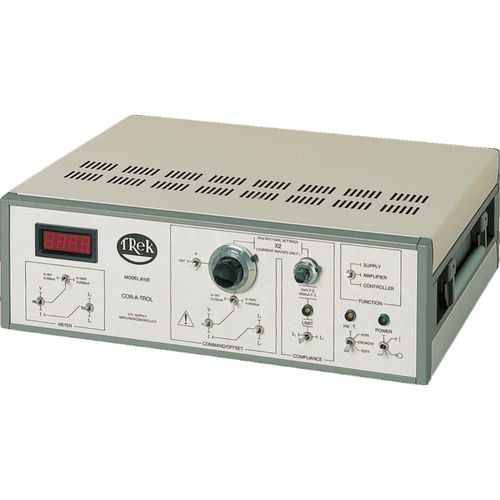

Amplificateur de signal 610E

de transconductancehaute tensionbenchtop

Le modèle Trek 610E est une alimentation haute tension/un amplificateur/contrôleur qui fournit six modes de fonctionnement haute tension. En tant qu'amplificateur haute tension, le modèle 610E amplifie un signal appliqué de l'extérieur avec un réglage sélectionnable par commutateur de 100 V/V ou 1000 V/V. En tant qu'alimentation de référence haute tension, un cadran en face avant commande la tension de sortie. En tant qu'amplificateur de transconductance, un signal de tension appliqué de l'extérieur produit un courant de sortie proportionnel. En tant qu'alimentation en courant, un cadran en face avant commande les courants de sortie. En tant que contrôleur haute tension, le mode amplificateur haute tension est maintenu, mais les éléments d'entrée et de retour de l'amplificateur ne sont pas engagés et peuvent être configurés par l'utilisateur. Spécifications clés Plage de tension de sortie : 0 à ±1 kV ou 0 à ±10 kV Plage de courant de sortie : 0 à ±200 μA ou 0 à ±2000 μA crête AC Vitesse d'orientation : Plus de 35 V/μs Large bande passante du signal (-3 dB) : DC à plus de 1,2 kHz Gain de tension (gamme 1 kV) : 100 V/V/V Gain de tension (gamme 10 kV) : 1000 V/V/V Gain de transconductance : 200 μA la portée est de 20 μA/V ; 2000 μA la portée est de 200 μA/V Exemples d'applications typiques Régulation de charge en boucle fermée Recherche électrophotographique Essais d'isolation Évaluation des matériaux diélectriques Calibrateurs et alimentations AC ou DC Caractéristiques et avantages Fonctionnement multimode pour une utilité accrue Sortie à quatre quadrants pour la commande de charges capacitives Système en boucle fermée pour une grande précision Protection contre les courts-circuits pour la protection de l'équipement Stable en courant continu pour les applications d'alimentation programmables Faible bruit de sortie pour des sorties ultra-précises Certificat d'étalonnage traçable par le NIST fourni avec chaque appareil Conforme aux normes CE
