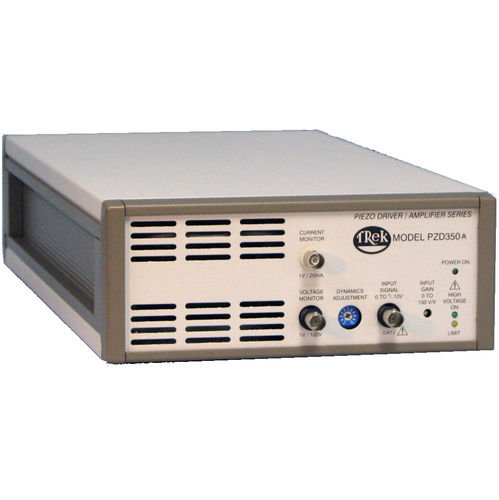

Amplificateur de puissance PZD350A series

haute tensionDCpour actionneur piézoélectrique

Le modèle PZD350A de voyage est un conducteur/amplificateur piézo-électriques C.C-stables à haute tension conçu pour fournir le contrôle précis des tensions de sortie dans les gammes bipolaires ou unipolaires qui sont client spécifique dans une marge des arrangements disponibles. Il est configuré comme amplificateur noninverting avec un gain variable de C.C. Une configuration inversante d'amplificateur est également disponible. L'unité comporte une conception de tout-solide-état, un taux de groupe élevé et une étape de sortie active de quatre-quart de cercle qui descend ou actuel de sources dans les charges réactives ou résistives dans toute la gamme de tension de sortie. Cette capacité est essentielle pour réaliser les réponses précises de sortie et les taux de groupe élevés exigés par les charges réactives. Caractéristiques principales Chaîne de tension de sortie bipolaire : 0 au C.C de ±350 V ou au C.A. de crête Unipolaire : C.C de 0 à +700 V ou C.A. maximal ou 0 à -700 volts continu ou C.A. de crête Chaîne de courant de sortie bipolaire : 0 à ±200 mA Unipolaire : 0 à ±100 mA A massacré Rate Bipolar : Plus considérablement que 550 V/μs Unipolaire : Plus considérablement que 440 μs de V Grande largeur de bande de signal bipolaire : C.C à plus considérablement que 250 kilohertz (- DB 3) ; C.C à plus considérablement que 90 kilohertz (déformation de 1%) Unipolaire : C.C à plus considérablement que 200 kilohertz (- DB 3) ; C.C à plus considérablement que 70 kilohertz (déformation de 1%) Petite largeur de bande de signal bipolaire : C.C à plus considérablement que 350 kilohertz (- DB 3) Unipolaire : C.C à plus considérablement que 250 kilohertz (- DB 3) Gain de tension CC : 0 à 150 v/v, réglables utilisant un potentiomètre de panneau avant Les applications typiques incluent Entraînement piézoélectrique/contrôle Modulation de laser MEMS Recherche de semi-conducteur Atténuation piézoélectrique de vibration
