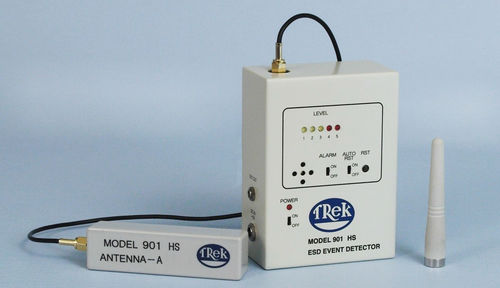

Simulateur de décharge électrostatique 901HS

ESD

Les décharges électrostatiques (décharges électrostatiques) sont des indicateurs importants de l'accumulation excessive de charges dans des environnements où elles peuvent nuire aux procédés de fabrication dans l'industrie des semi-conducteurs ou des LCD. Le modèle 901HS de Treks est un outil de diagnostic utilisé pour identifier les incidents ou vérifier les zones suspectes d'activités d'EDD. Il convient aux applications du modèle de dispositif de charge (CDM). Les ondes électromagnétiques, générées par des décharges électrostatiques, transmettent différemment dans différents environnements. Afin de tenir compte de ces différences, le modèle 901HS comprend deux antennes - une active et une passive - qui peuvent être utilisées à des fins de détection. La détermination de l'antenne à utiliser dépendra généralement de l'environnement dans lequel elle est déployée et du niveau de détection requis. L'antenne active peut être connectée directement au modèle 901HS ou à l'aide d'un câble de rallonge qui allonge l'antenne à 1,5 mètre. Il offre une grande flexibilité dans le positionnement de l'antenne pour obtenir la meilleure réception possible. L'antenne active peut détecter des événements ESD aussi petits que 10 V, à une distance de 50 mm. Une antenne passive unipolaire est également fournie. Cette antenne a une capacité de détection qui identifie des événements ESD aussi petits que 50 V, à une distance de 90 mm et est généralement utilisée lorsqu'une détection moins sensible est requise. Lorsqu'un événement ESD est détecté, le modèle 901 signale l'opérateur en émettant une tonalité de notification sonore et en affichant visuellement le niveau d'événement détecté via ses cinq voyants LED.
