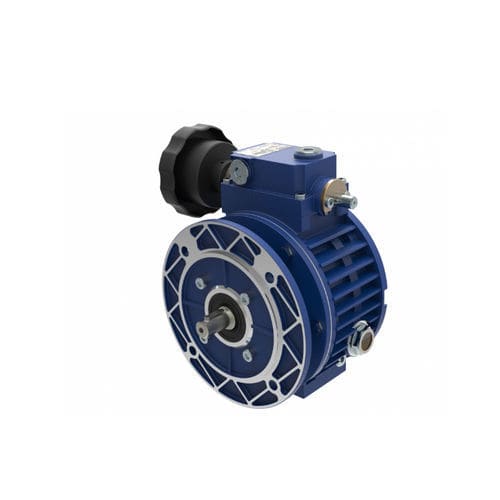

Variateur mécanique avec réducteur

Le variateur mécanique est basé sur une transmission épicycloïdale à rapports variables. Le moteur fait tourner les anneaux solaires (5-6) qui font tourner les satellites (8). Ces derniers sont à leur tour en contact avec l'anneau extérieur fixe (7) et l'anneau extérieur mobile (9). Les satellites tournent autour de leur axe et entraînent simultanément la rotation du porte-satellite (arbre de sortie). En faisant varier la position axiale de la bague extérieure mobile (9) par l'intermédiaire de la vis de commande, de la bague porte-billes (14) et de la came fixe (15), les satellites sont contraints de faire varier leur position radiale de révolution. Ainsi, les diamètres de roulement changent, tout comme la vitesse angulaire de l'arbre de sortie. Lorsque le point de contact des anneaux extérieurs (7) (9) est proche du centre des satellites (8), la vitesse de sortie diminue : l'arbre de sortie tourne plus lentement, ce qui augmente la valeur du couple de sortie. DÉTAILS DU PRODUIT - Les variateurs mécaniques de la série UDL, tailles 002, 005 et 010, d'une puissance comprise entre 0,18 kW et 0,75 kW, sont fabriqués en aluminium. - Le boîtier en aluminium permet de réduire le poids, ce qui facilite l'utilisation et le transport. - La bride d'entrée fermée fait partie intégrante du boîtier du variateur, ce qui facilite l'installation et évite les fuites d'huile. - Les connexions moteur IEC B5 sont disponibles en standard. - Le bouchon de reniflard magnétique maintient un lubrifiant propre et prolonge les intervalles de maintenance. - Le fonctionnement en bain d'huile assure un rendement élevé pour un fonctionnement silencieux et sans vibrations. - L'unité peut fonctionner dans les deux sens, les arbres d'entrée et de sortie tournant dans le même sens. - La conception simple permet un montage à pattes ou à bride sur l'unité standard, ce qui réduit les niveaux de stockage et permet une livraison rapide.
