Scanner de mesure TVS

3Dde profillaser

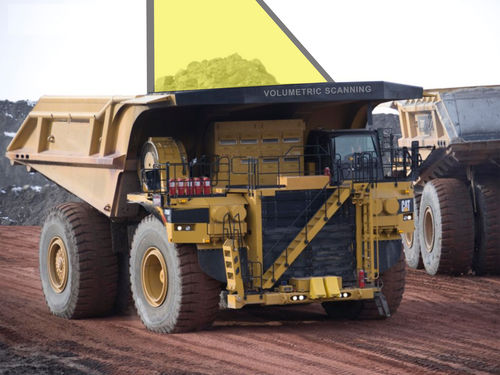

Le Trakblaze TVS (Mining Truck Volume Scanner) est un système de balayage volumétrique sans contact pour camions bennes à benne à benne pour mesurer les charges de solides en vrac. Le système TVS scanne les charges volumétriques des camions miniers qui roulent lentement sous une tête de lecture élevée. Lorsqu'un camion benne traverse la zone balayée sous la tête de balayage, il tombe dans le champ de vision des scanners laser qui effectuent des milliers de mesures de distance par seconde. La vitesse de la plate-forme logicielle TVS permet de calculer et de transporter rapidement des informations en temps réel et des mesures clés, afin d'optimiser le chargement de chaque camion benne. En retour, cela aide les opérateurs dans le réglage fin des opérations de chargement et fournit un rendement en temps quasi réel. Un camion minier est d'abord scanné vide et enregistré dans la base de données du système comme un profil de véhicule vide (référence zéro). Le volume de charge est calculé lors des analyses subséquentes en comparant le profil de chaque nouveau camion minier chargé avec le profil vide enregistré. Il s'agit d'aligner spatialement dans le logiciel les profils de véhicules vides et chargés et de calculer un profil de charge à partir de la différence entre eux. Le logiciel TVS construit et affiche ensuite un modèle 3D composite ou " profil de surface ". Avantages - Mesure volumétrique sans contact - Mesures à des vitesses allant jusqu'à 10 km/h - Permet la surveillance en temps réel des charges utiles - La contamination laser est surveillée par l'interface de l'écran tactile - Calcul des paramètres critiques de production donnés en moins de 10 secondes
