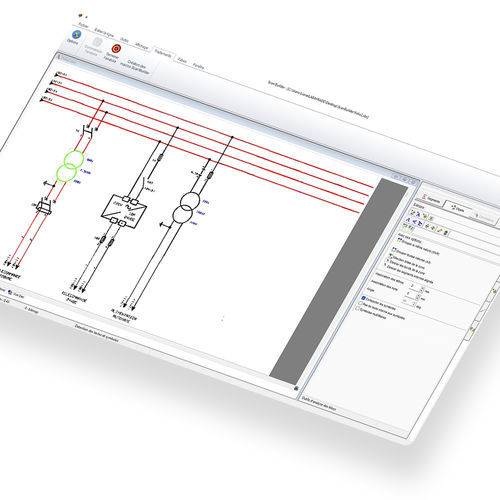

Logiciel de CAO électrique SCAN'BUILDER

pour conception de systèmes électriquespour projets électriques

Logiciel de reconnaissance automatique de schémas électriques SCAN’BUILDER – DES SCHÉMAS À JOUR MODIFIABLES SCAN’BUILDER est un logiciel de modification de schémas électriques. Grâce aux fonctions de nettoyage et de reconnaissance, le logiciel permet de modifier des schémas existants sous format papier, calque, pdf vectoriel ou non vectoriel, sans avoir à les redessiner entièrement. La mise à jour de schémas en seulement trois étapes Etape 1 – La numérisation du schéma L’étape de numérisation est relativement simple dans la mesure où elle peut prendre en charge des folios de toutes tailles sans contraintes techniques particulières. Le document peut être numérisé avec un scanner standard en noir et blanc ou niveaux de gris, avec une résolution classique de 300 dpi et enregistré sous plusieurs formats (jpeg, Bmp, Tiff, PDF) Etape 2 – Le nettoyage automatique Le schéma numérisé passe par des propres filtres d’analyse qui permettent d’obtenir des résultats sur des schémas parfois très endommagés ou très anciens. Les filtres peuvent être appliqués sur les calques, les quadrillages, les pliures ou encore les taches. Etape 3 – L’analyse Le schéma nettoyé ou le document PDF, qui ne nécessite pas toujours de passer par les 2 premières étapes, est analysé. Les fils électriques, les traits, les pointillés, les textes, les symboles sont identifiés et classés par catégorie. Le résultat de l’analyse peut être directement envoyé en DAO pour modification.
