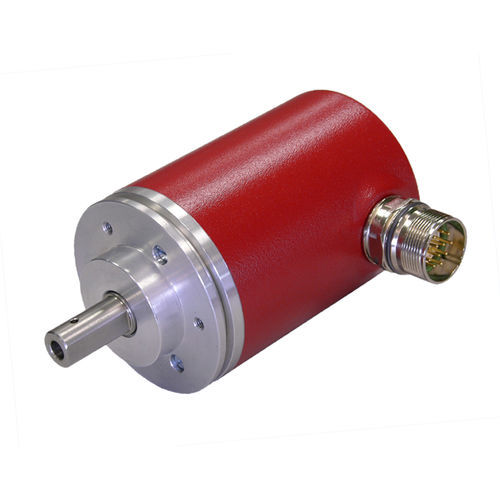

Codeur rotatif absolu CEV65 series
PROFIBUSDeviceNet

Codeur rotatif absolu - CEV65  series - TR-Electronic GmbH - PROFIBUS / DeviceNet
Codeur rotatif absolu - CEV65  series - TR-Electronic GmbH - PROFIBUS / DeviceNet
Codeur rotatif absolu - CEV65  series - TR-Electronic GmbH - PROFIBUS / DeviceNet - image - 2
Codeur rotatif absolu - CEV65  series - TR-Electronic GmbH - PROFIBUS / DeviceNet - image - 3
Codeur rotatif absolu - CEV65  series - TR-Electronic GmbH - PROFIBUS / DeviceNet - image - 4
Codeur rotatif absolu - CEV65  series - TR-Electronic GmbH - PROFIBUS / DeviceNet - image - 5
Codeur rotatif absolu - CEV65  series - TR-Electronic GmbH - PROFIBUS / DeviceNet - image - 6
Codeur rotatif absolu - CEV65  series - TR-Electronic GmbH - PROFIBUS / DeviceNet - image - 7
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
absolu
Signal de sortie
PROFIBUS, DeviceNet
Diamètre de l'axe

6 mm, 8 mm, 10 mm, 12 mm, 14 mm
(0,24 in, 0,31 in, 0,39 in, 0,47 in, 0,55 in)

Description

Pour plus d'espace de connexion des appareils de bus de terrain PROFIBUS, DeviceNET, CANopen Couvercle de bus de terrain pour le câblage direct sur un chantier de construction Caractéristiques Solutions spécifiques au client Programmation flexible Autres interfaces disponibles Conception mécanique modulaire Gamme de produits modulaires Tension nominale Valeur spécifique 24 VDC Valeurs limites, min/max 11/27 VDC Courant nominal, typiquement Valeur spécifique 80 mA Condition non chargé Conception de l'appareil Type d'appareil Mono/multi-tour Résolution totale <= 31 Bit Nombre de pas par tour <= 8192 Nombre de tours <= 256000 Capacité de sortie <= 30 Bit SSI - Interface Entrée SSI-Clock Optocoupleur Sortie de données SSI RS-422, 2 fils Fréquence de l'horloge SSI 80...1000 kHz Temps mono SSI, typiquement 20 µs Temps de cycle 250 µs, interne Paramètre/fonction, modifiable Résolution Code de sortie Format de sortie Signal d'état du mouvement Interrupteur de fin de course Signal d'erreur Paramètre prédéfini Parité Signal de direction Survitesse Sens de comptage Type de paramétrage programmable Programmation - Outil TR-Soft : TRWinProg Entrées externes F/R Sens du comptage Préréglage réglage électronique Niveau logique "0" < +2V, "1" = Alimentation Sorties externes Niveau de sortie Tension d'alimentation, <= 50 mA Type de paramétrage programmable Nombre de sorties 8 Niveaux de sortie Push Pull Equipement Option Résistant aux courts-circuits oui Vitesse maximale, mécaniquement <= 6000 1/min Charge sur l'arbre, axiale/radiale <= 40 N, = 3.9E+10 tours Durée de vie du roulement - Paramètre Vitesse 3000 1/min Température de fonctionnement 60 °C Charge sur l'arbre, axiale/radiale <= 20 N, <= 30 N Point d'origine, charge de l'arbre au bout de l'arbre

---
