Centre d'usinage CNC 3 axes SB316
verticalà pontCAT50

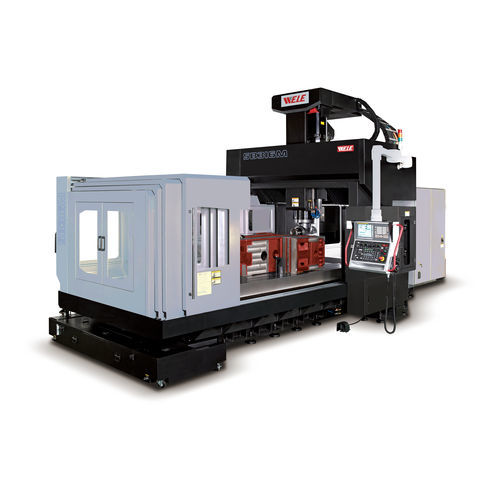

Centre d'usinage CNC 3 axes - SB316 - Toyoda Machine Works - vertical / à pont / CAT50
Centre d'usinage CNC 3 axes - SB316 - Toyoda Machine Works - vertical / à pont / CAT50
Centre d'usinage CNC 3 axes - SB316 - Toyoda Machine Works - vertical / à pont / CAT50 - image - 2
Centre d'usinage CNC 3 axes - SB316 - Toyoda Machine Works - vertical / à pont / CAT50 - image - 3
Centre d'usinage CNC 3 axes - SB316 - Toyoda Machine Works - vertical / à pont / CAT50 - image - 4
Centre d'usinage CNC 3 axes - SB316 - Toyoda Machine Works - vertical / à pont / CAT50 - image - 5
Centre d'usinage CNC 3 axes - SB316 - Toyoda Machine Works - vertical / à pont / CAT50 - image - 6
Centre d'usinage CNC 3 axes - SB316 - Toyoda Machine Works - vertical / à pont / CAT50 - image - 7
Centre d'usinage CNC 3 axes - SB316 - Toyoda Machine Works - vertical / à pont / CAT50 - image - 8
Centre d'usinage CNC 3 axes - SB316 - Toyoda Machine Works - vertical / à pont / CAT50 - image - 9
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Nombre d'axes
3 axes
Orientation de la broche
vertical
Structure
à pont
Nez de broche
CAT50
Nombre d'outils
60 outils, 32 outils, 120 outils
Fonction associée
de découpe
Autres caractéristiques
à haute productivité, haute puissance
Course X

3 060 mm
(120,47 in)

Course Y

1 600 mm
(62,99 in)

Course Z

800 mm
(31,5 in)

Vitesse de rotation

5 000 rpm, 6 000 rpm
(31 416 rad.min-1, 37 699 rad.min-1)

Puissance

22 kW, 26 kW, 30 kW
(29,91 hp, 35,35 hp, 40,79 hp)

Vitesse d'avancement axe X

24 000 mm/min
(16 in/s)

Vitesse d'avancement axe Y

24 000 mm/min
(16 in/s)

Vitesse d'avancement axe Z

24 000 mm/min
(16 in/s)

Charge max. de la table

10 000 kg
(22 046 lb)

Poids total

27 000 kg
(59 524,81 lb)

Longueur hors tout

8 300 mm
(326,8 in)

Largeur hors tout

4 650 mm
(183,1 in)

Hauteur totale

4 350 mm
(171,3 in)

Description

La SB316 est une machine à pont à rail fixe conçue pour les applications de coupe lourdes. Cette machine est équipée de guides à rouleaux, d'un système de contrepoids hydraulique sur la poupée et d'une broche puissante. Ces caractéristiques permettent de réaliser des coupes très précises et exactes sans sacrifier la vitesse. Le modèle SB316YM dispose d'une course étendue de l'axe Y avec des capacités d'usinage sur 5 faces pour permettre l'usinage de pièces complexes. Cette machine propose des changements d'outils automatiques dans les orientations verticales et horizontales, ainsi qu'un serrage automatique de la poupée. Les options de la poupée sont les suivantes : 30 degrés, 90 degrés, extension et universel manuel.

---

Ceci est une traduction automatique  (voir l’original en anglais)
