Centre d'usinage CNC 3 axes FH12500SW-i
horizontal60 outils120 outils

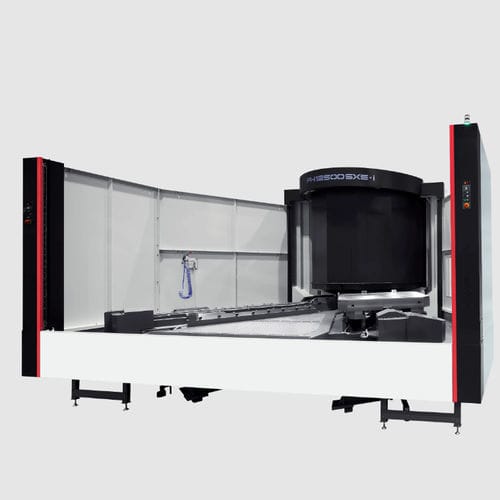

Centre d'usinage CNC 3 axes - FH12500SW-i - Toyoda Machine Works - horizontal / 60 outils / 120 outils
Centre d'usinage CNC 3 axes - FH12500SW-i - Toyoda Machine Works - horizontal / 60 outils / 120 outils
Centre d'usinage CNC 3 axes - FH12500SW-i - Toyoda Machine Works - horizontal / 60 outils / 120 outils - image - 2
Centre d'usinage CNC 3 axes - FH12500SW-i - Toyoda Machine Works - horizontal / 60 outils / 120 outils - image - 3
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Nombre d'axes
3 axes
Orientation de la broche
horizontal
Nombre d'outils
60 outils, 120 outils
Applications
pour travaux lourds
Autres caractéristiques
haute performance, haute rigidité, de haute précision, à grande vitesse
Course X

2 400 mm
(94,49 in)

Course Y

1 800 mm
(70,87 in)

Course Z

1 850 mm
(72,83 in)

Vitesse de rotation

4 000 rpm
(25 133 rad.min-1)

Vitesse d'avancement axe X

42 000 mm/min
(28 in/s)

Vitesse d'avancement axe Y

42 000 mm/min
(28 in/s)

Vitesse d'avancement axe Z

42 000 mm/min
(28 in/s)

Charge max. de la table

5 000 kg
(11 023 lb)

Poids total

48 000 kg
(105 821,89 lb)

Longueur hors tout

3 600 mm
(141,7 in)

Largeur hors tout

6 900 mm
(271,7 in)

Description

Le FH12500SW-i est un puissant centre d'usinage horizontal à grande vitesse doté d'une broche de fourreau à engrenages à 4 000 tours/minute avec un couple de 1 620 pieds-livres. La plate-forme de la série FH12500 dispose d'options de broches de 8 000 ou 15 000 tr/min. Le 12500SW-i utilise un guide à rouleaux cylindriques pour une vitesse accrue ainsi qu'un double entraînement par vis à billes sur les axes Y et Z pour une plus grande rigidité. La série FH12500 est l'option idéale pour réduire les temps de cycle des grands composants grâce à une vitesse d'avance rapide de 1 654 ipm.

---

Ceci est une traduction automatique  (voir l’original en anglais)
