Centre d'usinage CNC 3-4 axes FH1600SW-i
horizontalCAT50120 outils

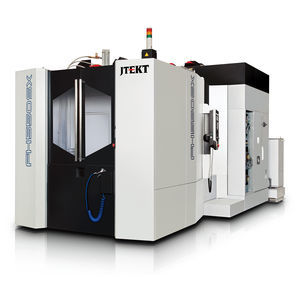

Centre d'usinage CNC 3-4 axes - FH1600SW-i - Toyoda Machine Works - horizontal / CAT50 / 120 outils
Centre d'usinage CNC 3-4 axes - FH1600SW-i - Toyoda Machine Works - horizontal / CAT50 / 120 outils
Centre d'usinage CNC 3-4 axes - FH1600SW-i - Toyoda Machine Works - horizontal / CAT50 / 120 outils - image - 2
Centre d'usinage CNC 3-4 axes - FH1600SW-i - Toyoda Machine Works - horizontal / CAT50 / 120 outils - image - 3
Centre d'usinage CNC 3-4 axes - FH1600SW-i - Toyoda Machine Works - horizontal / CAT50 / 120 outils - image - 4
Centre d'usinage CNC 3-4 axes - FH1600SW-i - Toyoda Machine Works - horizontal / CAT50 / 120 outils - image - 5
Centre d'usinage CNC 3-4 axes - FH1600SW-i - Toyoda Machine Works - horizontal / CAT50 / 120 outils - image - 6
Centre d'usinage CNC 3-4 axes - FH1600SW-i - Toyoda Machine Works - horizontal / CAT50 / 120 outils - image - 7
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Nombre d'axes
3-4 axes
Orientation de la broche
horizontal
Nez de broche
CAT50
Nombre d'outils
120 outils
Fonction associée
de découpe
Autres caractéristiques
à grande vitesse, haute performance, haute rigidité, de haute précision, haute puissance
Course X

3 000 mm
(118,11 in)

Course Y

1 900 mm
(74,8 in)

Course Z

2 100 mm
(82,68 in)

Vitesse de rotation

4 000 rpm
(25 133 rad.min-1)

Puissance

74 ch
(74 hp)

Hauteur max. de la pièce

2 100 mm
(83 in)

Vitesse d'avancement axe X

35 000 mm/min
(22,97 in/s)

Vitesse d'avancement axe Y

40 000 mm/min
(26,25 in/s)

Vitesse d'avancement axe Z

40 000 mm/min
(26,25 in/s)

Charge max. de la table

8 000 kg
(17 637 lb)

Poids total

75 000 kg
(165 346,7 lb)

Longueur hors tout

10 100 mm
(397,6 in)

Largeur hors tout

14 600 mm
(574,8 in)

Hauteur totale

4 520 mm
(178 in)

Description

Le centre d'usinage horizontal FH1600SW-i de Toyoda dispose de la plus grande enveloppe de travail de sa catégorie avec une oscillation maximale de ⌀126" (⌀3 200 mm) et une hauteur de pièce de 83" (2 100 mm). Conçue pour les coupes lourdes, la broche du fourreau de la FH1600SW-i, d'un diamètre de 5,9" (150 mm), permet des coupes puissantes avec des taux d'enlèvement de matière élevés.

---

Ceci est une traduction automatique  (voir l’original en anglais)
