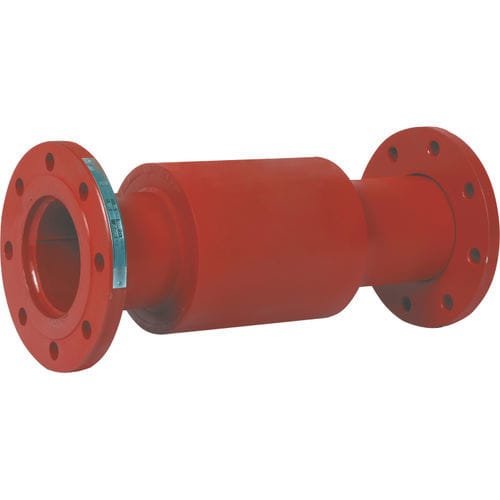

Compensateur de dilatation en métal

rondà brideaxial

Les joints de dilatation à pression externe, également connus sous le nom de joints de dilatation à pression en X, sont utilisés pour des dilatations thermiques importantes (compression axiale ou extension axiale). Pour ces grandes valeurs de dilatation, les joints de dilatation axiaux standard ne suffisent pas à compenser. Les joints de dilatation à pression externe sont d'excellentes solutions pour absorber les grands mouvements dans le système. Les compensateurs Totflex à pression externe sont conçus pour que la pression du fluide agisse sur l'extérieur du soufflet et que cette pression externe ait un effet stabilisant. Cet effet de stabilisation augmente la capacité du soufflet à compenser une grande quantité de mouvements axiaux (compression axiale ou extension axiale) sans augmenter le nombre de convolutions. Domaine d'application des joints de dilatation pressés en X Pipelines enterrés et souterrains Centrales vapeur Systèmes de refroidissement industriels Applications de canalisations verticales Installations géothermiques Lignes d'huile thermique Structure et conditions de fonctionnement Matériau du soufflet - Acier inoxydable AISI304 (Opt. AISI316 - AISI321) Matériau du tuyau - Acier au carbone St37.2 (optionnel : acier inoxydable) Types de raccordement - Brides fixes et libres et cols à souder Matériau des brides - Acier au carbone St37.2 (option acier inoxydable) Norme de conception - Normes EJMA
