Vanne à boisseau sphérique QRS

électriquede contrôlepour l'eau

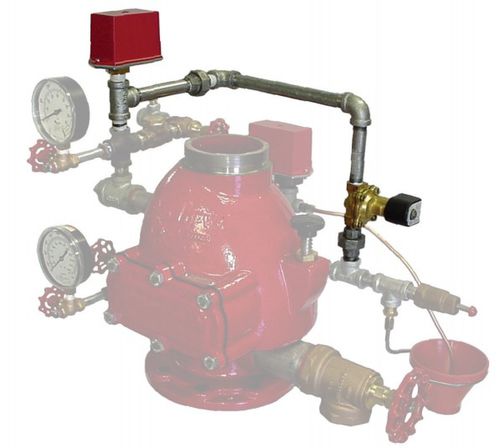

L'accélérateur électronique TYCO modèle QRS est un dispositif à ouverture rapide destiné à réduire le temps de fonctionnement d'une vanne de canalisation sèche dans un système de canalisation sèche ou d'une vanne de contrôle automatique (vanne déluge) dans un système de préaction électrique / électrique à double verrouillage. Le panneau de commande du QRS peut être utilisé avec un maximum de quatre interrupteurs QRS pour un à quatre risers du système utilisant l'une des vannes à tuyau sec suivantes - TYCO 4 in. & 6 in. (DN100/150) Modèle DPV-1 Vannes à tube sec - Central 3 in. (DN80) Modèle AF ou Central 4 in. & 6 in. (DN100/150) Vannes à tube sec modèle AF/AG - Gem 4 in. & 6 in. (DN100/150) Modèle F302/F3021 Vannes à tube sec - Étoile 4 po. et 6 po. (DN100/150) Modèles A ou A-1 Vannes à tube sec Le panneau de commande du QRS peut être utilisé avec un interrupteur QRS pour une colonne montante du système en utilisant la vanne de contrôle automatique suivante (vanne déluge) utilisée dans un système de préaction électrique / électrique à double verrouillage - TYCO 1-1/2 in. à 8 in. (DN40 à DN200) Valve anti-retour DV-5A L'accélérateur électronique modèle QRS (voir figure 1) utilise un dispositif unique de surveillance de la pression d'air du système (homologué UL et C-UL, ainsi qu'approuvé FM, modèle QRS de système d'extinction) qui échantillonne en continu la pression d'air deux fois par seconde. Lorsqu'il est déterminé que la pression de l'air a une chute soutenue dépassant un taux de 0,1 psi (0,007 bar) par seconde, tel que vérifié par trois échantillonnages consécutifs, le QRS signale le panneau de déclenchement (modèle PFC4410-RC) via son circuit de zone d'amorçage "Entrée du panneau", qui alimente l'électrovanne.
