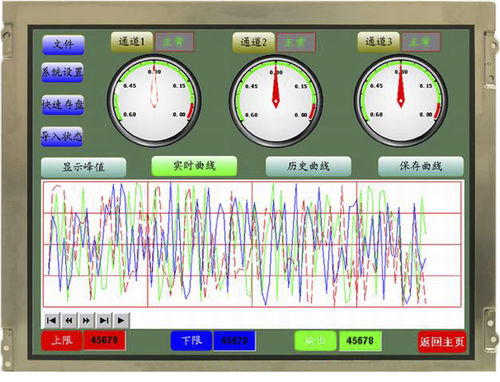

Module d'affichage à LED TM121TDSG02

TFT LCDLCD/ISTNtactile

Module LCD TFT Un LCD TFT possède une couche de cristaux liquides entre un substrat en verre formé de TFT et d'électrodes de pixels transparentes et un autre substrat en verre avec un filtre de couleur (RGB) et des contre-électrodes transparentes. Chaque pixel d'une matrice active est associé à un transistor qui comprend un condensateur qui donne à chaque sous-pixel la capacité de conserver sa charge, au lieu de nécessiter l'envoi d'une charge électrique à chaque fois qu'il doit être changé. Cela signifie que les écrans LCD TFT sont plus réactifs. STRUCTURE ET PRINCIPE Le module LCD couleur TM121TDSG02 est composé d'une structure de panneau à cristaux liquides à transistors à couche mince en silicium amorphe (TFT LCD a-Si) avec des LSI de pilotage pour piloter la matrice TFT (Thin Film Transistor) et un rétroéclairage. La structure du panneau LCD TFT a-Si est constituée d'un matériau à cristaux liquides injecté dans un espace étroit entre le substrat en verre de la matrice TFT et un substrat en verre du filtre de couleur. Les signaux de données de couleur (rouge, vert, bleu) provenant d'un système hôte (par exemple, un générateur de signaux, etc.) sont modulés dans la meilleure forme possible pour le système à matrice active par une carte de traitement des signaux, et envoyés aux LSI de commande qui commandent les matrices TFT individuelles La matrice TFT, en tant que commutateur électro-optique, régule la quantité de lumière transmise par l'ensemble de rétro-éclairage, lorsqu'elle est commandée par des signaux de données. -Taille : 12,1 pouces -Tension : 3,3 V -Surface d'affichage : 246,0 (H) × 184,5 (V) mm -Type de technologie : a-Si TFT -Pas des pixels：0,240(H) × 0,240 (V) mm -Mode d'affichage：Transmissif, normalement blanc -Traitement de surface：AG -Direction de visualisation；vue complète -Avec /Sans TSP:Sans TSP -Rétro-éclairage : LED blanche -Interface : LVDS
