Roue libre à rouleaux A series

sous cartercommande d'avance

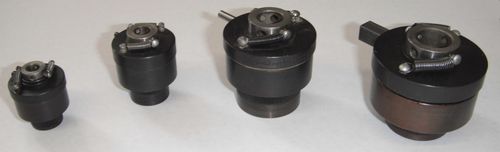

sont des embrayages miniatures à rouleaux et à cames à révolution unique. Ils fonctionnent également comme un embrayage à action rapide d'usage général pour l'accouplement sélectif d'un arbre d'entrée à rotation continue et d'un arbre entraîné. L'embrayage se caractérise par une réponse rapide, une capacité de couple élevée pour une taille donnée et n'est pas sujet à la surchauffe. La puissance est appliquée au carter de l'embrayage par l'intermédiaire d'une poulie, d'un engrenage ou d'un pignon monté sur l'épaulement du carter, et la came est fixée à l'arbre entraîné par une goupille ou une clavette. Une patte de déclenchement située sur l'épaulement extérieur libère l'embrayage et arrête l'arbre. L'embrayage reste libre jusqu'à ce que le cliquet soit éloigné de l'ergot de déclenchement. L'arbre entraîné est toujours débrayé à une position prédéterminée et peut être débrayé à des points de rotation intermédiaires en ajoutant des ergots supplémentaires, ce qui permet un contrôle simple de l'indexation. Le déclenchement peut être activé manuellement, mécaniquement ou électromagnétiquement. Les Tiny-Clutches de la série A sont disponibles pour des alésages allant jusqu'à 13 mm, des charges de couple allant jusqu'à 9,0 Nm et des vitesses allant jusqu'à 7 000 tr/min. Nous concevons et fabriquons des embrayages spéciaux ou modifiés pour votre application en utilisant des composants de série. Les embrayages peuvent être fournis avec des engrenages, des pignons, des poulies ou en tant qu'ensembles mécaniques complets comprenant l'embrayage, l'arbre et les pièces adjacentes.
