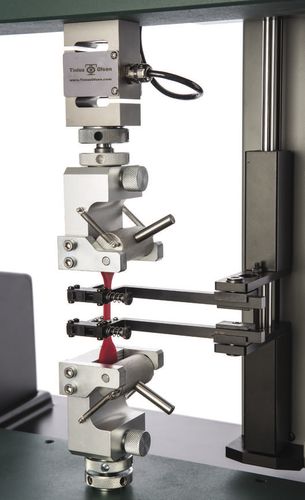

Extensomètre à grande course Model 100R

Le Tinius Olsen modèle 100R est un extensomètre à allongement élevé conçu pour mesurer l'allongement d'une large gamme de matériaux, dont les élastomères et les plastiques non rigides. La longueur de mesure initiale, ou longueur de la jauge, peut être modifiée pour s'adapter à la taille de l'échantillon ou à la norme d'essai qui est appliquée. Sa conception unique assure une force de suivi extrêmement faible pour tester les matériaux sensibles, ainsi qu'une construction robuste qui peut facilement résister aux forces de libération élevées et aux énergies de rupture de certains échantillons. La conception incorpore également une méthode simple mais efficace avec laquelle les suiveurs extensométriques sont attachés à l'échantillon, ce qui permet une mise en place rapide la cadence des essais. L'allongement est mesuré en attachant deux pinces d'extensomètre contrebalancées à l'extensomètre l'échantillon à une longueur de jauge présélectionnée. Lorsque des forces de traction sont appliquées à l'élément l'échantillon par la machine d'essai, la plus petite variation de la longueur de la jauge est mesurée par un encodeur optique. Les signaux provenant du codeur optique sont introduits dans le conditionneur de signaux pour le traitement. L'extensomètre 100R peut être adapté à toutes les tailles de machines d'essais de matériaux à vis.
