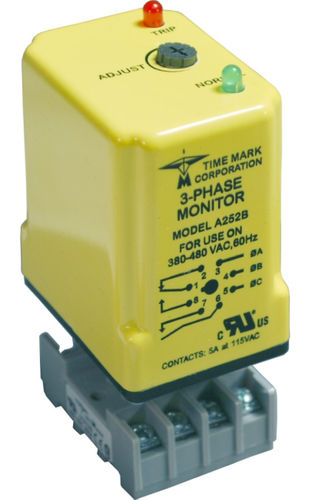

Relais de surveillance de tension 85 - 480 V | 252 series

d'absence de phasestriphasépour moteur électrique

Le moniteur triphasé du model 252 surveille sans interruption les lignes à haute tension triphasées pour des conditions anormales. Quand correctement ajusté, le model 252 détectera la perte de phase sur un moteur chargé même lorsque la tension régénérée est présente. Le dispositif se compose d'un circuit de sensation à semi-conducteurs de tension et de phase-angle, conduisant un relais électromécanique avec un SPDT et un contact de SPST. Quand la rotation correcte de tension et de phase sont appliquées, le relais interne activera. Une condition de panne déactivera le relais. Quand le défaut est corrigé le model 252 remettra à zéro automatiquement. Le model 252 n'exige pas un raccordement neutre et peut être employé avec des systèmes de montage en étoile ou de delta. Quatre versions couvrent 120V, 208/240V et 480V, 60Hz, et 380V, 50Hz. Les chaînes d'ajustement sont suffisamment larges pour tenir compte de l'ajustement approprié aux conditions existantes. L'indicateur de deux LED sont fournis à l'aide dans l'ajustement et le dépannage de système.
