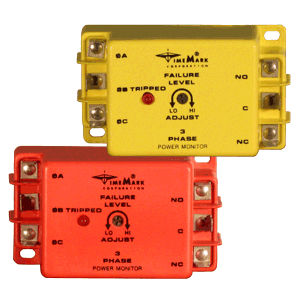

Relais de surveillance de déséquilibre de phases 85 - 500 V | 158 series

de tensiontriphasépour moteur électrique

Le model 158 surveille sans interruption les lignes à haute tension triphasées pour des conditions anormales. Quand correctement ajusté, le moniteur du model 158 détectera la perte de phase sur un moteur chargé même lorsque la tension régénérée est présente. Ce dispositif se compose d'un circuit de sensation à semi-conducteurs de tension et de phase-angle, conduisant un relais électromécanique. Quand la rotation correcte de tension et de phase sont appliquées, le relais interne activera. Une condition de panne déactivera le relais. Quand le défaut est corrigé, le moniteur remettra à zéro automatiquement. Le model 158 n'exige pas un raccordement neutre, et peut être employé avec des systèmes de montage en étoile ou de delta. Quatre versions couvrent 120V, 208/240V, 480V (60Hz) et 380V (50Hz). Il est suffisante tenir compte des chaînes de tension de l'ajustement approprié aux conditions existantes. Un indicateur à l'avant d'échec de LED est fourni. Les versions de « R » du moniteur du model 158 ont un indicateur additionnel de LED de RELANCEMENT et d'un temporisateur court minute du cycle 5, à retarder remettant en marche le moteur.
