Banc de calibration multifonction CBP-WW4

de pressionde températureHART

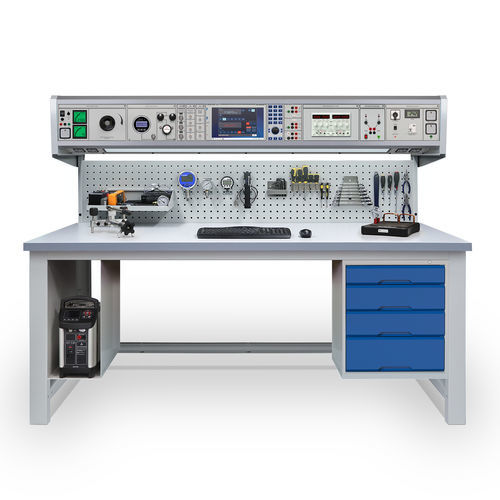

Le CBP-WW4 CalBench est un ensemble permettant de tester et d'étalonner des instruments électriques, de pression et de température. La sélection de modules et de produits d'accompagnement offre aux utilisateurs un poste de travail flexible et performant. Il peut être utilisé manuellement ou pour un étalonnage piloté par logiciel. Le module 8060+ est situé au centre de la console et fournit la source, la simulation et la mesure des signaux de processus, la communication HART et l'alimentation de la boucle 24 V. Il est doté d'un multimètre intégré et d'un système de mesure de la pression et de la température. Il comprend un multimètre intégré et un centre de contrôle PC avec écran tactile de 12,1 pouces. Le logiciel EasyCal est préchargé et communique avec les modules de pression et le calibrateur à bloc sec, ce qui permet d'automatiser l'étalonnage et la gestion des tests. Le calibrateur multifonction de table 5025E se connecte au centre de contrôle et offre une solution pour l'étalonnage des outils de test des ingénieurs tels que les multimètres et les pinces de mesure. Pour l'étalonnage de la pression, des modules de jauge numérique de haute précision sont disponibles. Pour la charge de travail pneumatique, un module régulé est utilisé pour le vide jusqu'à 7 bars. Une pompe à vide électrique est fournie, et la pression de ligne provient généralement de l'air de l'usine ou de l'atelier. Pour les pressions plus élevées, des modules de jauge uniquement sont utilisés avec les pompes pneumatiques et hydrauliques fournies. D'autres modules comprennent des alimentations fixes et variables en courant continu et en courant alternatif, ainsi que des modules d'oscilloscope et de générateur de fonctions commandés par le centre de contrôle. Le rangement est assuré par un tiroir sous la paillasse, des crochets pour les panneaux de contrôle, une étagère et des bacs pour les pièces détachées. Les accessoires d'étalonnage comprennent un collecteur de pression, un jeu d'adaptateurs et un calibrateur à bloc sec.
